Clasificación de contadores de agua remotos y sistemas de lectura de contadores
Cuando se trata de medidores de agua remotos y sistemas de lectura de medidores, muchas personas tienen una simple impresión. Pero dejemos que&hable sobre la clasificación y características de los medidores de agua remotos y los sistemas de lectura de medidores, que pueden no ser muy claros.
En esta ocasión, hablaremos de cómo subdividir en detalle el contador de agua remoto y el sistema de lectura de contadores, cuáles son las características de cada uno de ellos, y dar un análisis profundo de los mismos.
El medidor de agua remoto se basa en un medidor de agua fría y caliente mecánico ordinario, un medidor de agua remoto de lectura directa con interruptor pasivo y un sistema de salida de transmisión remota.
El sistema de lectura de contadores se establece sobre la base del contador de agua remoto. El sistema integra el consumo de miles de hogares con el centro de redes informáticas del departamento de gestión. El sistema tiene una variedad de métodos de comunicación, métodos de conexión en red flexibles y una expansión conveniente. Satisfaga las diversas necesidades de los usuarios desde diferentes ángulos y realice verdaderamente la gestión científica de los barrios residenciales.
Los medidores de agua remotos y los sistemas de lectura de medidores se pueden dividir en dos categorías; uno es el modo de conversión electromecánica y el otro es el modo de transmisión.
Dejemos que' s los interprete por turno.
Método de conversión electromecánica
En la actualidad, la tendencia de desarrollo de los medidores de agua ya es clara, es decir, hacia la dirección de la inteligencia. En comparación con los medidores de agua electromecánicos, una de las funciones principales de los medidores de agua inteligentes es que los medidores de agua inteligentes pueden aplicar datos de manera más completa.
1. Muestreo de pulsos
El muestreo de pulsos incluye los siguientes tres métodos de detección:
Detección del elemento Hall: se instala un imán debajo de un determinado equipo de transporte y se coloca un elemento Hall cerca de la posición circunferencial formada por la rotación del imán. Cuando el engranaje gira, cuando el imán está cerca del elemento Hall, el efecto Hall se usa para hacer que el elemento Hall produzca una cantidad de conmutación, formando así una señal de pulso de conmutación, el chip determina el consumo de agua midiendo la señal de pulso.
Detección del interruptor de láminas: instale un imán debajo de un determinado equipo de transporte y coloque un interruptor de láminas cerca de la posición circunferencial formada por la rotación del imán. Cuando el engranaje gira, cuando el imán está cerca del interruptor de láminas, el interruptor de láminas atraerá y se mantendrá alejado del interruptor de láminas. Cuando el tubo está a cargo, el interruptor de láminas se desconecta para formar una señal de pulso de conmutación, y el chip determina el consumo de agua midiendo la señal de pulso.
Detección no magnética: cargue el puntero de muestreo en la estructura del componente de medición del medidor de agua como disparador de la señal de muestreo. El disparador de la señal de muestreo es una estructura plana o cilíndrica con una hoja de metal en la superficie. Se recibe la señal de escaneo de ondas electromagnéticas enviada por el circuito de muestreo reflejado, y el disparador es Cuando la pieza de metal entra o sale del área de escaneo de detección, se genera una señal de medición completa, que es procesada por el circuito y emitida como una onda digital sin cualquier resistencia al contador de agua.
2. Sistema de autobuses
El sistema de bus es un par de líneas con múltiples dispositivos, ¡y los dispositivos tienen códigos de dirección para identificarlos! El llamado bus (Bus) generalmente se refiere a un grupo de líneas de transmisión que transmiten información a uno o más componentes de destino con uno o más componentes de origen a través de multiplexación de tiempo compartido. ¡Es un canal público para la transmisión de datos en la computadora!
Tecnología de lectura directa fotoeléctrica: Los medidores de lectura directa actualmente en el mercado se dividen en dos categorías adoptando información, a saber, medidores de lectura directa de barrera y medidores de lectura directa reflectantes.
Tipo barrera: hay orificios de luz en la rueda de barrera. Un tubo emisor de luz se instala en un lado de la rueda tipo y un tubo fotosensible se instala en el otro lado. La luz emitida por el tubo luminoso se irradia al tubo fotosensible a través del orificio de luz, y el tubo fotosensible realiza una conversión fotoeléctrica para obtener el potencial de señal correspondiente. El número de orificios de paso de luz y cada grupo de tubos de luz se diseña después de un cálculo estricto. Gire la rueda de caracteres, y en cada posición de lectura 0-9, la posición y el número de tubos sensibles a la luz para obtener luz son diferentes, y así se realiza la codificación.
Tipo reflectante: el principio de funcionamiento del medidor de lectura directa reflectante es el mismo. La diferencia es que no se hace ningún orificio de luz en la rueda de caracteres, sino que se imprime un código de barras reflectante en el anillo exterior de la rueda de caracteres. La luz emitida por el tubo luminoso no se irradia directamente al tubo fotosensible. Se refleja en el tubo fotosensible reflejando el código de barras.
Cabe señalar que, en el entorno técnico actual de &, la tecnología de lectura directa es la tecnología principal, y se ha eliminado la tecnología de lectura directa reflectante.
Tipo de cámara: se instala una lente en la ventana de lectura del medidor de agua y la lectura del medidor se fotografía para su transmisión durante la lectura del medidor.
Método de transmisión
Según el modo de transmisión del medidor de agua, se divide en tres categorías: transmisión por cable y transmisión inalámbrica, y medidor de tarjeta IC:
1. Transmisión por cable
Sistema de línea separada: cada medidor conectado al sistema no tiene un código de dirección separado, y es necesario llevar una línea de señal separada al dispositivo de lectura del medidor.
Sistema de bus: El sistema de bus se divide en transmisión RS485 y transmisión MBUS.
RS485 es un estándar de comunicación por bus. Especifica la forma de onda o señal eléctrica de cada dato digital en la línea de transmisión, que pertenece a la capa física. Y Mbus estipula que para transmitir una instrucción de función específica, qué números deben transmitirse para representar esta instrucción, que pertenece a la capa del protocolo de comunicación. Al igual que en el código Morse, se expresa con una pulsación corta. Se expresa con una pulsación larga: es la capa física, y el significado de las diferentes combinaciones de puntos y trazos es la capa de protocolo.
2. Transmisión inalámbrica
La transmisión inalámbrica se divide en transmisión inalámbrica de corta distancia LoRa y transmisión inalámbrica de larga distancia NB-IoT
LoRa es más adecuado para la red de área local, administrar los datos por sí mismo, configurar la estación base por sí mismo para el procesamiento de datos, como una granja, una base de vegetales, etc.
NB-IoT es más adecuado para la implementación de redes de área amplia, y el área de aplicación es más adecuada para una implementación amplia. Una aplicación de funciones como bicicletas compartidas es más adecuada para NB pero no para LoRa, que se parece más a la relación entre 3 / 4G y WiFi.
LoRa: la estación base debe administrarse por sí misma. Se puede comparar con un enrutador WIFI en casa y un teléfono móvil conectado a WIFI para navegar por Internet.
NB-IoT: el operador de la estación base ya lo ha creado para usted. Solo tienes que pagar por la transmisión. Los datos pasan por la red del operador &. Se puede comparar con el teléfono móvil actual con acceso a Internet 3 / 4G
LoRa y SigFox aparecieron antes y eran más maduras que la tecnología LPWA basada en espectro licenciado, y también podrían comercializarse a gran escala, lo que podría satisfacer las necesidades de algunos usuarios en ese momento, por lo que fueron elegidos por los operadores. En el mercado, las tecnologías LPWA basadas en espectro sin licencia son principalmente LoRa y SigFox.
Con el avance y desarrollo de la tecnología, en 2016, aparecieron dos tecnologías, NB-IoT y eMTC, y ambas tecnologías adoptaron estándares 3GPP unificados para extender el Internet de las cosas. Esta tecnología tiene los atributos de un estándar de la industria, es abierta y la dirección tecnológica adoptada es evolucionar gradualmente a 5G, y el estándar continuará mejorando y evolucionando.

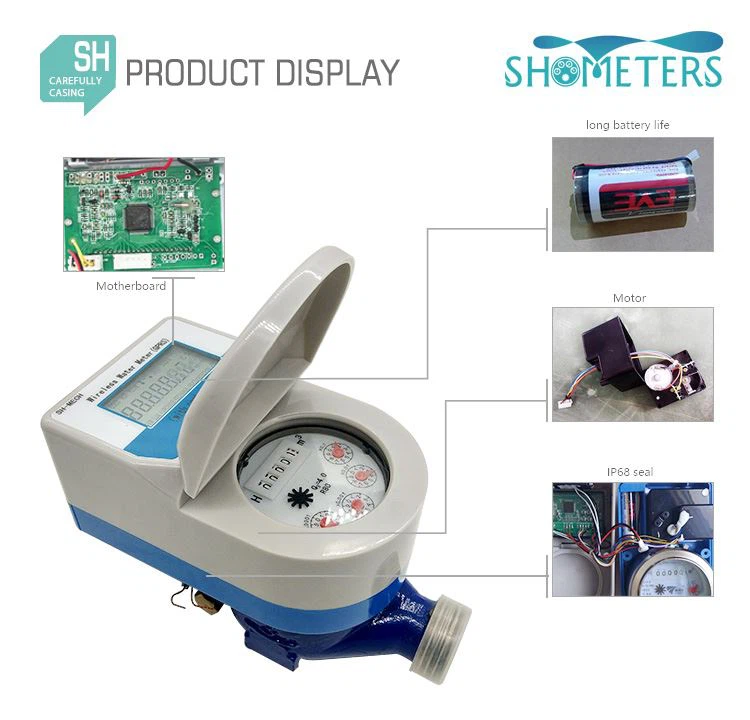

3. Mesa de cartas IC
También se llama medidor prepago, que se paga primero y luego se usa.
