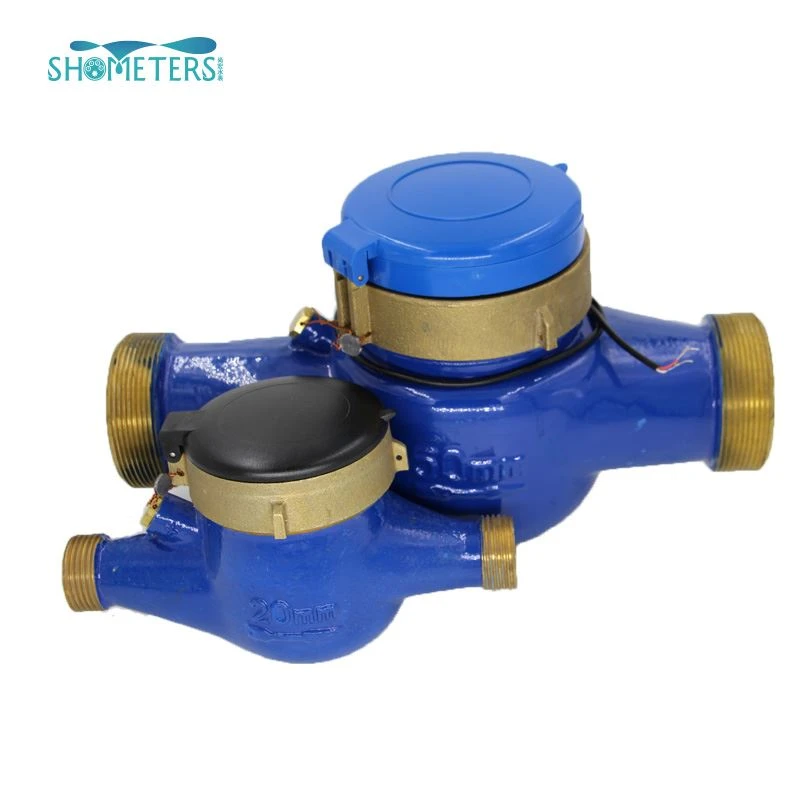

Aplicación del medidor de agua DN50Multi Jet
Medir, memorizar y visualizar el volumen de agua fría (caliente) que pasa por la tubería.
CARACTERÍSTICAde DN50Multi Jet Water Meter
1.Multi-jet, tipo de rueda de paleta giratoria, alta precisión, bajo flujo de arranque
2.Materiales seleccionados de alta calidad para una función y apariencia estables y confiables. Uso universal. Fácil de intercambiar& mantenimiento
3.Cuerpo de latón, hierro, plástico (nailon) o material complejo de aleación de aluminio Ceramal para la opción.
Las condiciones de trabajo:
Grado de temperatura del medidor de agua: T30, T50, T70, T90
Grado de presión: MAP16
Grado de pérdida de carga: △ P63
Grado de perturbación aguas arriba: U5
Grado de perturbación aguas abajo: D0
Error máximo permitido
· En la zona inferior desde qmin inclusive hasta pero excluyendo qt es ± 5%.
· En la zona superior desde qt inclusive hasta qs inclusive es ± 2%; ± 3% para contador de agua caliente.
Cumplimiento de normas
Los datos técnicos se ajustan a la norma internacional ISO 4064.
Las condiciones de trabajo
· Temperatura del agua: 0.1 ℃ ~ 50 ℃ para medidor de agua fría.
· Presión de agua: ≤1.6Mpa (16 bar).
Dimensión y peso totales
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Tamaño (pulgada) | 1/2" | 3/4" | 1" | 1-1 / 4" | 1-1 / 2" | 2" | 2" |
| Longitud (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Ancho (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Altura (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Hilo de conexión D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Extremo de la brida |
| Peso (kilogramos) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Datos técnicos
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Tamaño (pulgada) | 1/2" | 3/4" | 1" | 1-1 / 4" | 1-1 / 2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Lectura máx. (M³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min. De lectura (litros) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Presión máx. (Bar) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Pérdida de presión | 63 | ||||||
| Temperatura máx. | T=50/90 | ||||||
| Opción de salida de pulsos | Vmáx=24 V | ||||||
| Imáx=100mA | |||||||
| Pmax=2W | |||||||
Opción de salida de pulsos
| Posición del imán | Litro / Pulso |
| *0.0001 | 1 |
| *0.001 | 10 |
| *0.01 | 100 |
| *0.1 | 1000 |
Garantía
Todos los medidores estarán garantizados contra defectos de fabricación y materiales por un período de un (1) año a partir de la fecha de aceptación. Los medidores defectuosos o las piezas descubiertas dentro de este período se reemplazarán sin cargo al devolverlos a los SHMETERS.
