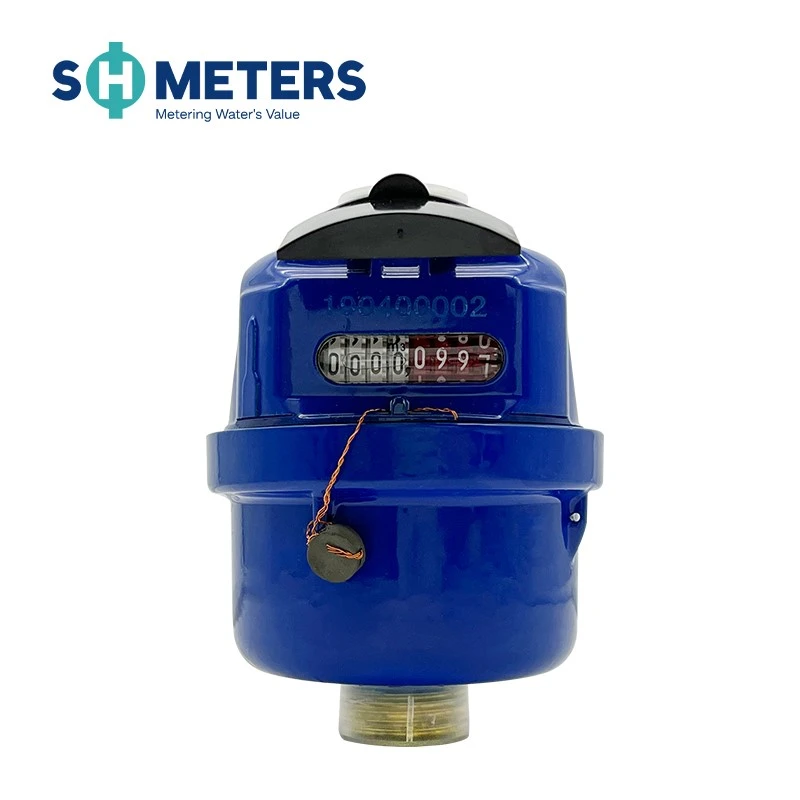

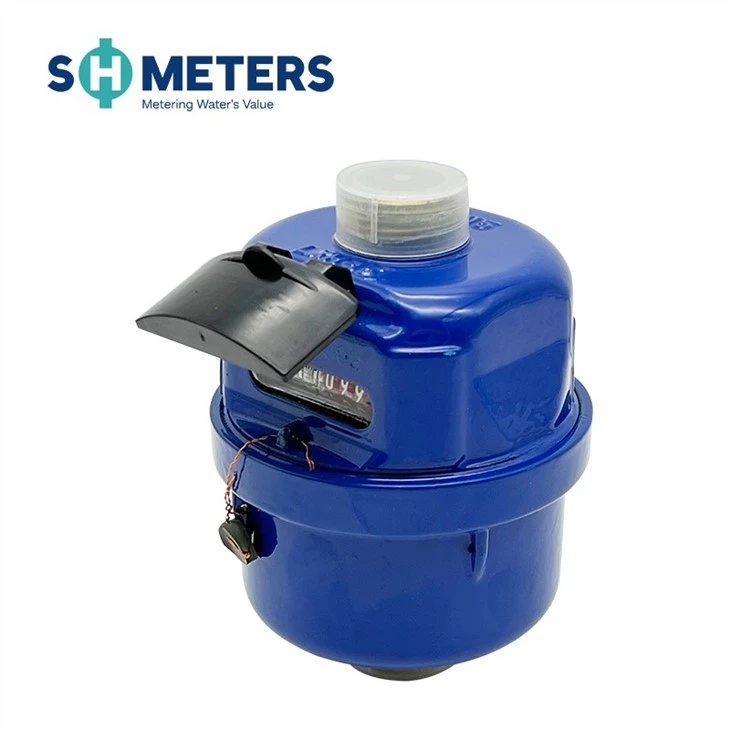

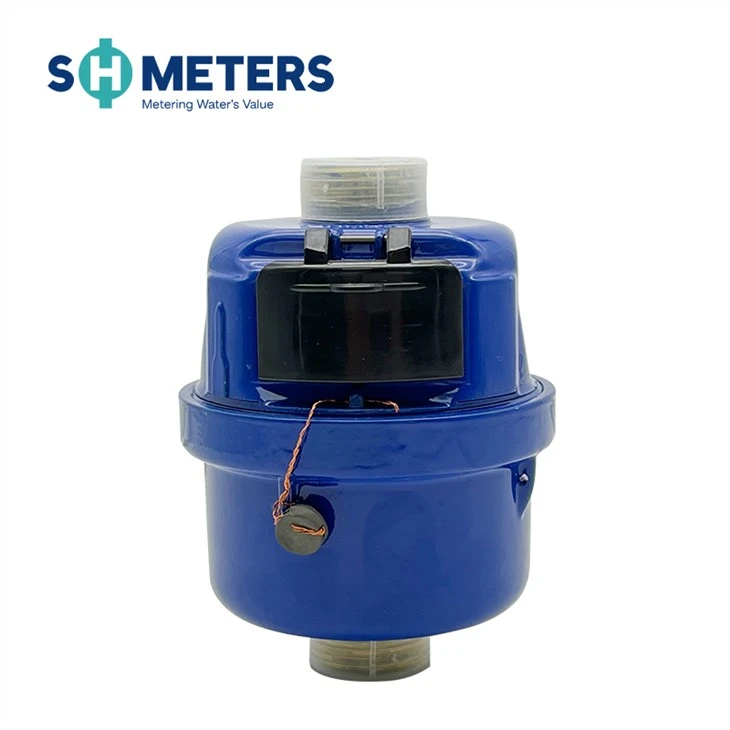

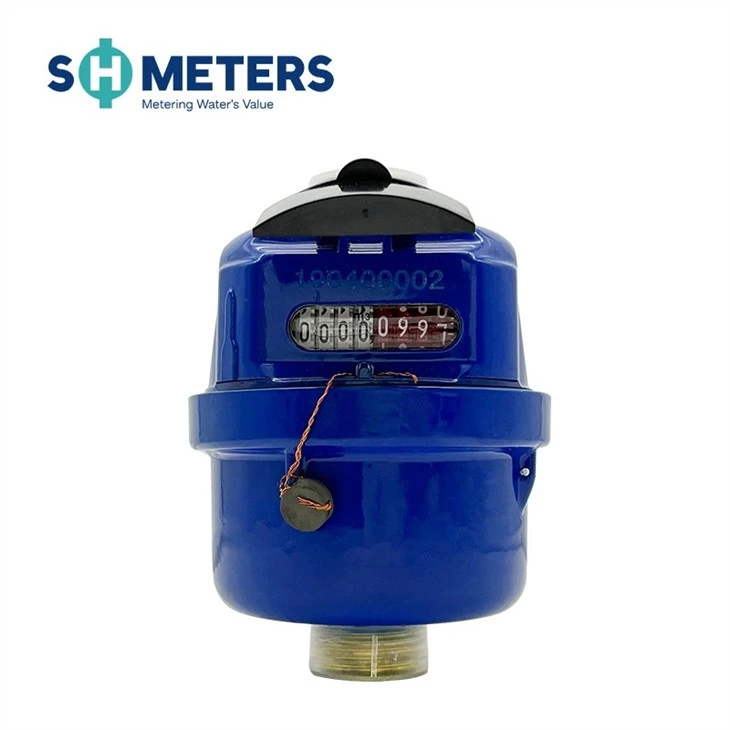

Los medidores de agua volumétricos miden el volumen real de fluido que pasa a través del medidor. Solo se puede girar en una dirección fija, con el fluido moviéndose a través del medidor hacia el otro lado en un cierto ángulo cada vez que se gira. Esta es la razón por la cual los medidores de agua volumétricos son más precisos que los medidores de velocidad. Los medidores de velocidad tienen un error de ±2 por ciento dependiendo de la velocidad del fluido que pasa a través de ellos, mientras que los medidores volumétricos pueden controlarse a ±0,5 por ciento o menos.
Parámetros de medidores de agua volumétricos
Tipo: medidor de agua pura;
Forma de estructura: medidor de agua volumétrico.
Precisión: Clase C
Presión nominal: 1,6 (MPa)
Temperatura de trabajo: 50 grados
Tamaño máximo: 99.999
Lectura mínima: 0.01.
Características de rendimiento de los medidores de agua volumétricos
Nivel de medición: El medidor de agua volumétrico tiene un alto nivel de medición y generalmente puede alcanzar la Clase C o la Clase D.
Pérdida de presión: La pérdida de presión de los medidores volumétricos de agua bajo un flujo de sobrecarga no excede 0.1MPa.
Resistencia a la presión: los medidores volumétricos de agua pueden soportar pruebas de presión de agua de 1,6 MPa durante 15 min de forma continua y presión de agua de 2.0MPa durante 1 min de forma continua.
Traducido con www.DeepL.com/Translator (versión gratuita)
|
Descripción |
Unidad |
Dimensiones y datos hidráulicos |
|||||
|
Medida nominal |
milímetro (pulgadas) |
DN15(1/2) |
DN20(3/4) |
DN(1) |
DN32(1-1/4) |
DN40(1-1/2) |
|
|
Límite de error Q4 ±2 por ciento |
m³/h |
3.125 |
5 |
7.875 |
12.5 |
20 |
|
|
Límite de error Q3 ±2 por ciento |
m³/h |
2.5 |
4.0 |
6.3 |
10 |
16 |
|
|
Límite de error Q2 ±2 por ciento |
l/h |
25 |
40 |
63 |
100 |
160 |
|
|
Límite de error Q1 ±5 por ciento |
l/h |
15.6 |
25 |
39.4 |
62.5 |
100 |
|
|

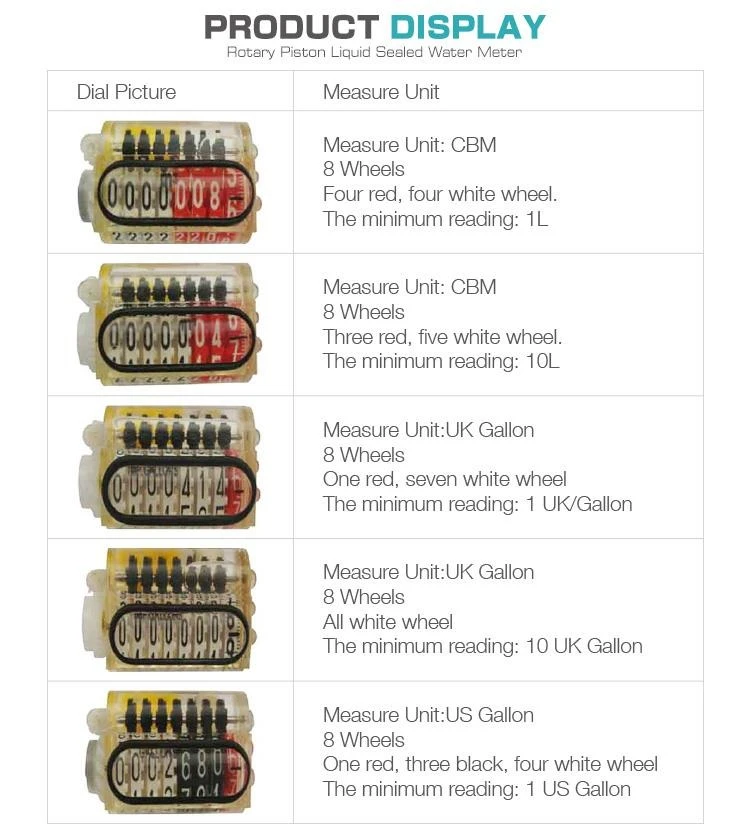

Min. Lectura |
l |
0.05 |
0.05 |
0.05 |
0.5 |
0.5 |
|
|
Lectura máx. |
m³ |
9999.9999 |
9999.9999 |
9999.9999 |
99999.999 |
99999.999 |
|
|
Pérdida de prensa ΔP AT |
MPa |
Menor o igual a 0.063 |
Menor o igual a 0.063 |
Menor o igual a 0.063 |
Menor o igual a 0.063 |
Menor o igual a 0.063 |
|
|

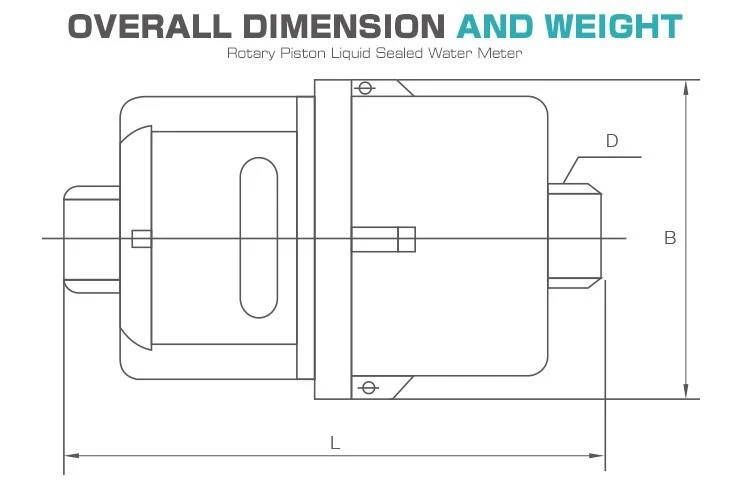

L |
115 |
165 |
199 |
260 |
300 |
||
|
B |
milímetro |
43 |
43 |
53 |
60 |
77 |
|
|
peso
|
Sin Conexiones |
Kg |
1.14 |
1.56 |
2.48 |
3.47 |
5.65 |
|
Con Conexiones |
Kg |
0.97 |
1.3 |
2.05 |
2.75 |
4.7 |
|
Principio de funcionamiento
El agua ingresa al medidor desde la entrada del cuerpo del medidor e impacta la rueda de paletas en la punta de las paletas para hacer que gire. El agua sale por la salida del cuerpo. La rotación de la rueda de paletas (proporcional a la velocidad del flujo de agua) se transmite directamente al engranaje central en el registro sellado al vacío por acoplamiento magnético. El registro sellado totaliza e indica el volumen de agua que pasa por el medidor.
