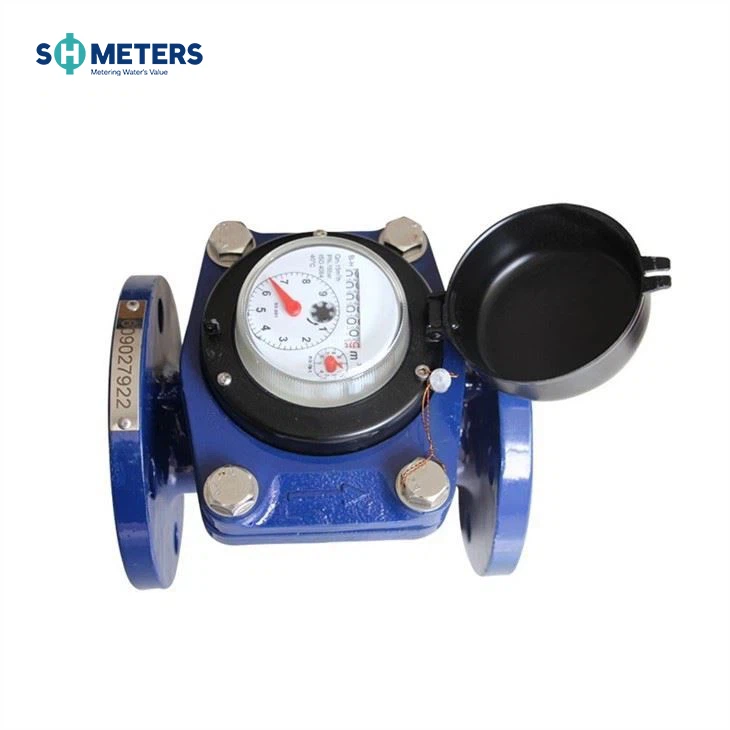

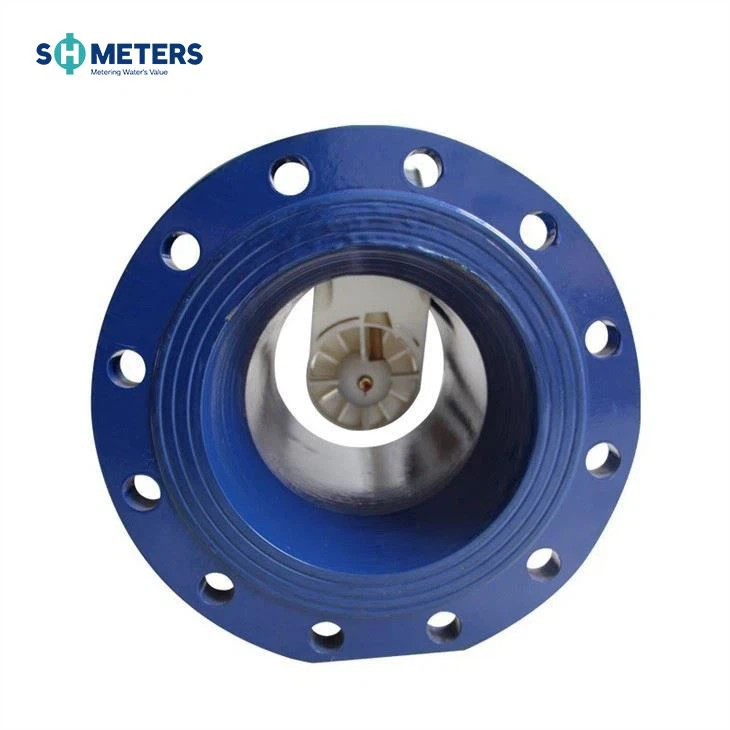

LXXG(R)-50~300(mm)
Irrigación Rueda de paletas horizontales, medidor de agua fría (caliente) de esfera seca
Solicitud
Medición del volumen de agua fría (caliente) que pasa a través de la tubería. El medidor de agua se usa para riego, municipio, etc.
Características
·Estructura de elementos desmontables, fácil instalación y mantenimiento
· Marcación seca, accionamiento magnético
·Gran capacidad de caudal, pequeña pérdida de presión
·Resiste el zumbido del agua y la contaminación.
·El registro sellado al vacío garantiza que la esfera se mantenga libre de condensación y mantenga la lectura clara en un servicio a largo plazo
·Materiales seleccionados de alta calidad para características estables y confiables
·Datos técnicos conforme a la norma internacional ISO 4064/ISO9100
·Con alta precisión
·Los accesorios del producto incluyen conectores, filtros, accesorios de conexión, accesorios de tubería, brida, filtro
Características opcionales
·Registro de plástico, registro de cobre y registro de vidrio completo
·Precisión: R=25/20/50
·Tamaño: DN50-DN300
·Agua Fría / Caliente
·Opción de interruptor de láminas
·Se puede elegir el estándar de brida
·Se puede elegir la rotación de 360 grados
·Se puede elegir el cuerpo de hierro fundido, hierro dúctil, acero inoxidable, GG25, GGG50, SS304, SS316
·Presión de trabajo: PN16/25
· Proporcionar salida de pulso
Condiciones de trabajo
·Temperatura del agua: {{0}}.1 grado ~50 grados (0.1 grado ~90 grados para medidor de agua caliente)
·Presión de agua: Menor o igual a 1.0Mpa (1.6MPa bajo pedido)
Errores máximos permitidos
·En la zona inferior desde qmin inclusive hasta pero excluyendo qt es ±5 por ciento
·En la zona superior desde qt inclusive hasta e incluyendo qs es ±2 por ciento (±3 por ciento para medidor de agua caliente)
Dimensiones
| Escribe | Tamaño | Longitud | Altura | Brida de conexión | ||
| milímetro | Diámetro exterior D1 | Diámetro del círculo de pernos D2 | Pernos de conexión (nM) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | {{0}}M20(1.0Mpa) |
| 12-M20(1.6Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | {{0}}M20(1.0Mpa) |
| 405 | 355 | 12-M24 (1,6 MPa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | {{0}}M20(1.0Mpa) |
| 460 | 410 | 12-M24 (1,6 MPa) | ||||
NOTA: La dimensión de la brida cumple con el estándar ISO7005-1:1988. El estándar de brida se puede personalizar. También se acepta pedido de productos de requisitos especiales
Posición de pulso
| Tamaño | Posición de pulso |
| DN50-200 | 100/1000L/Pulso |
| DN250-DN300 | 1000L/Pulso |
Curva de pérdida de presión
Especificación de la técnica de flujo
| Flujo Nominal | Caudal Máximo Q4 | Flujo permanente Q3 | Q3/Q1 | Q2/Q1 | Flujo de transición Q2 | Flujo mínimo Q1 | Lectura mínima | Lectura máxima | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
La descripción de la operación del sistema de dos interruptores de láminas
Consulte el diagrama del sistema de dos interruptores de lengüeta a continuación, los dos interruptores de lengüeta se operarán "ENCENDIDO" O "APAGADO" respectivamente por el imán instalado en el puntero o el engranaje durante su funcionamiento en el registro, pero nunca "ENCENDIDO" en el mismo tiempo, a menos que el imán exterior ataque.
Los dos interruptores de lengüeta operan dos "ENCENDIDO" y dos "APAGADOS" en una ronda del puntero o el engranaje significa una salida de señal, este principio evita la pérdida o el conteo excesivo de la salida de la señal debido a que los interruptores se mueven o la tubería vibra, por lo que asegura la confiabilidad de la salida de la señal.
Garantía
Todos los medidores estarán garantizados contra defectos de mano de obra y materiales por un período de un (1) año a partir de la fecha de aceptación. Los medidores o piezas defectuosas que se descubran dentro de este período se reemplazarán sin cargo al devolverlos a SHMETERS.
