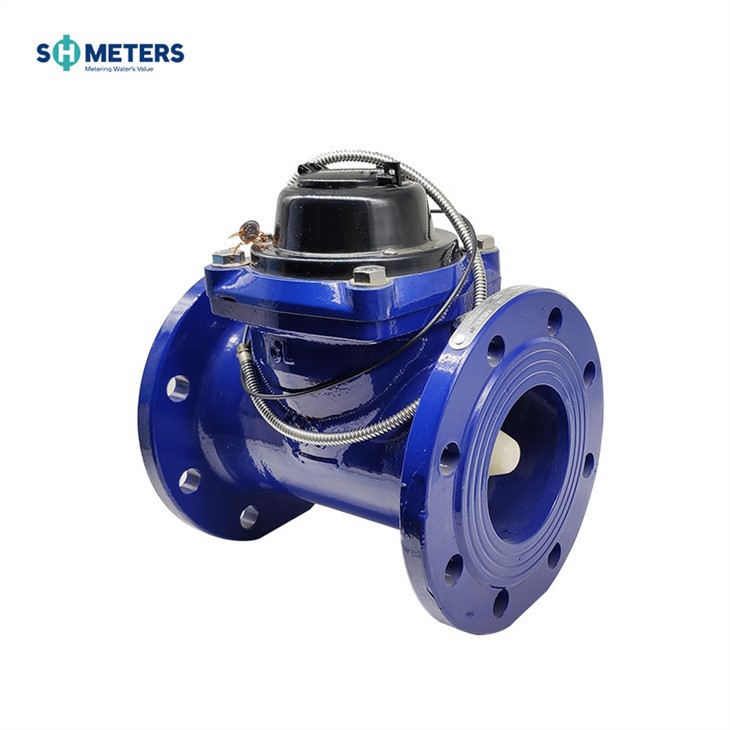

LXXG (R) -50 ~ 300 (milímetro)
Riego Rueda de paleta horizontal, medidor de agua fría (caliente) de dial seco
Aplicación de medidores de agua tipo Woltman
Medición del volumen de agua fría (caliente) que pasa por la tubería. El medidor de agua se utiliza para riego, municipalidad, etc.
Características de los medidores de agua tipo Woltman
· Estructura de elemento extraíble, fácil instalación y mantenimiento
· Esfera seca, accionamiento magnético
· Gran capacidad de flujo, pequeña pérdida de presión
· Resiste el zumbido del agua y la contaminación
· El registro sellado al vacío asegura que el dial se mantenga libre de condensación y mantenga la lectura clara en un servicio a largo plazo
· Materiales seleccionados de alta calidad para características estables y confiables
· Los datos técnicos se ajustan a la norma internacional ISO 4064 / ISO9100
· Con alta precisión
· Los accesorios del producto incluyen conectores, filtros, accesorios de conexión, accesorios de tubería, brida, filtro
Características opcionales
· Registro de plástico, registro de cobre y registro de vidrio completo
· Precisión: R=25/20/50
· Tamaño: DN50-DN300
· Agua Fría / Caliente
· Opción de interruptor de lengüeta
· Se puede elegir el estándar de brida
· Se puede elegir una rotación de 360 grados
· Se puede elegir el cuerpo de hierro fundido, hierro dúctil, acero inoxidable, GG25, GGG50, SS304, SS316
· Presión de trabajo: PN16 / 25
· Proporcionar salida de pulsos
Condiciones de trabajo
· Temperatura del agua: 0.1 ℃ ~ 50 ℃ (0.1 ℃ ~ 90 ℃ para medidor de agua caliente)
· Presión de agua: ≤1.0Mpa (1.6MPa bajo pedido)
Errores máximos permitidos
· En la zona inferior desde qmin inclusive hasta pero excluyendo qt es ± 5%
· En la zona superior desde qt inclusive hasta qs inclusive es ± 2% (± 3% para contador de agua caliente)
Dimensiones
| Escribe | Tamaño | Largo | Altura | Brida de conexión | ||
| mm | D1 Diámetro exterior | Diámetro del círculo de pernos D2 | Pernos de conexión (nM) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | 8-M20 (1.0Mpa) |
| 12-M20 (1.6Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | 12-M20 (1.0Mpa) |
| 405 | 355 | 12-M24 (1.6Mpa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | 12-M20 (1.0Mpa) |
| 460 | 410 | 12-M24 (1.6Mpa) | ||||
NOTA: La dimensión de la brida cumple con la norma ISO7005-1: 1988. El estándar de brida se puede personalizar. También se aceptan pedidos de productos de requisitos especiales.
Posición de pulso
| Tamaño | Posición de pulso |
| DN50-200 | 100 / 1000L / pulso |
| DN250-DN300 | 1000L / pulso |
Curva de pérdida de presión
Especificación de la técnica de flujo
| Flujo nominal | Caudal máximo Q4 | Flujo permanente Q3 | Q3/Q1 | Q2/Q1 | Flujo de transición Q2 | Caudal mínimo Q1 | Lectura mínima | Lectura máxima | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
La descripción de la operación del sistema de dos interruptores de lengüeta
Consulte el diagrama del sistema de dos interruptores de lengüeta a continuación, los dos interruptores de lengüeta se activarán "ON" u "OFF" respectivamente mediante el imán colocado en el puntero o engranaje durante su funcionamiento en el registro, pero nunca "ON" en el mismo tiempo, a menos que el imán externo ataque.
Los dos interruptores de lengüeta operan dos "ON" y dos "OFF" en una ronda del puntero o el engranaje significa una salida de señal, este principio evita la pérdida o el recuento excesivo de la salida de señal debido a que los interruptores se mueven o la tubería vibra, por lo que asegura la confiabilidad de la salida de señal.
