LXCLG(R)-50~200(mm)

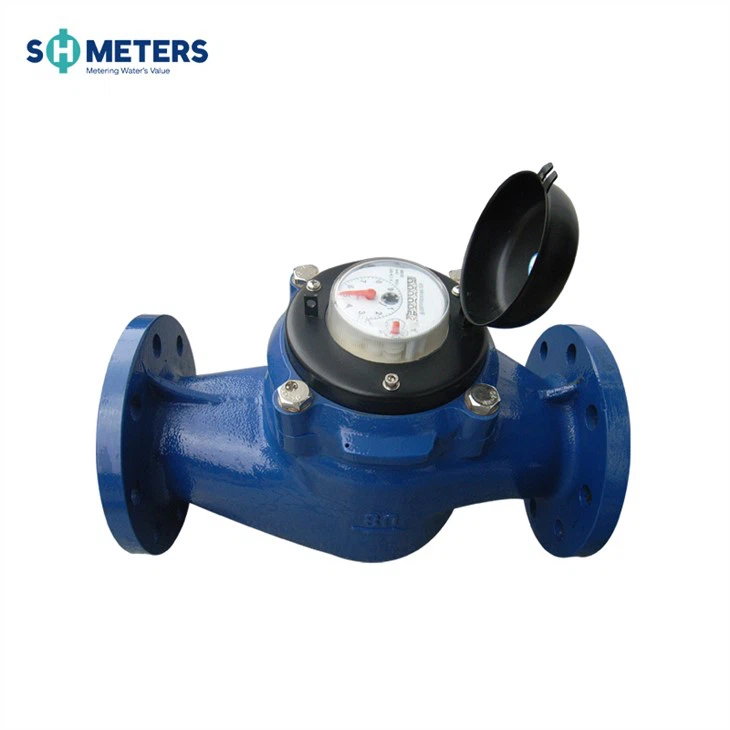

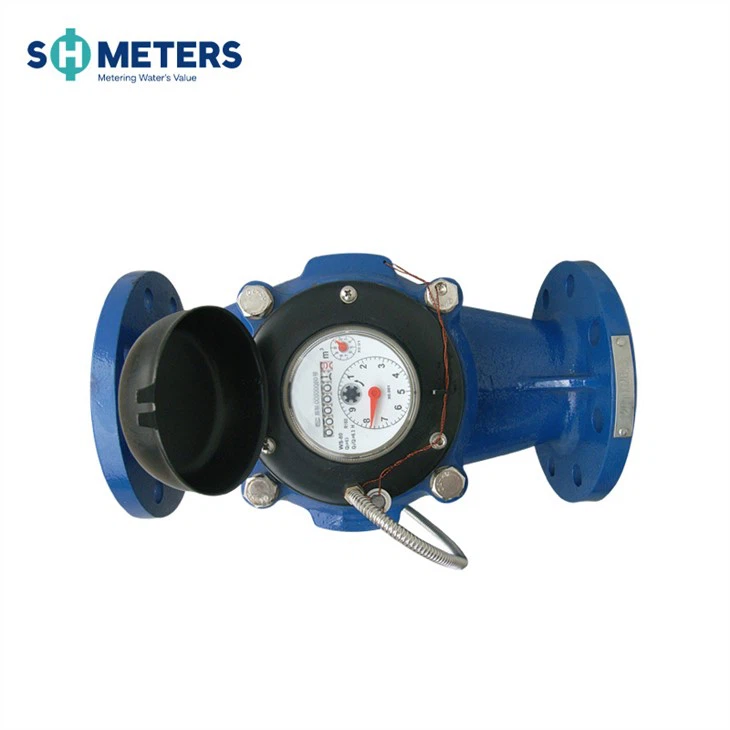

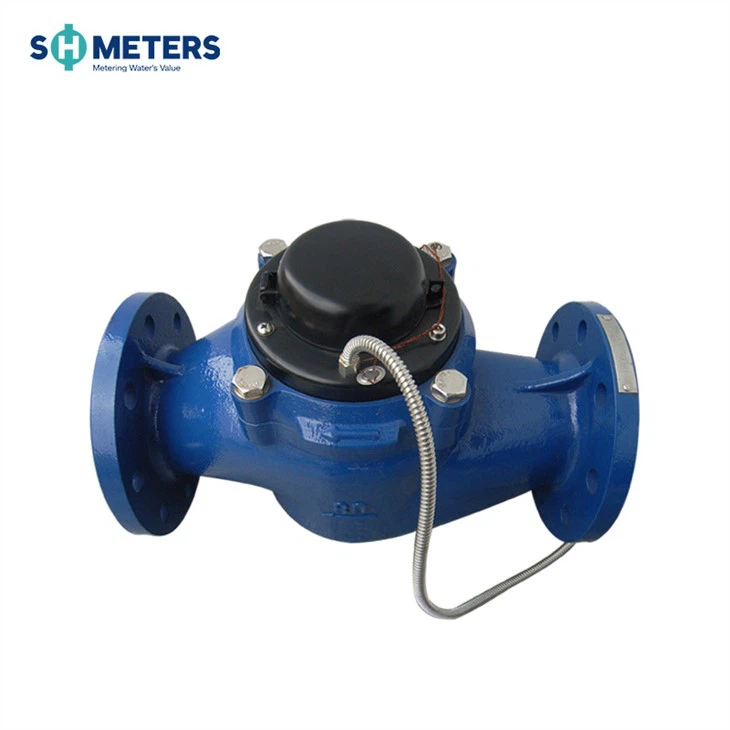

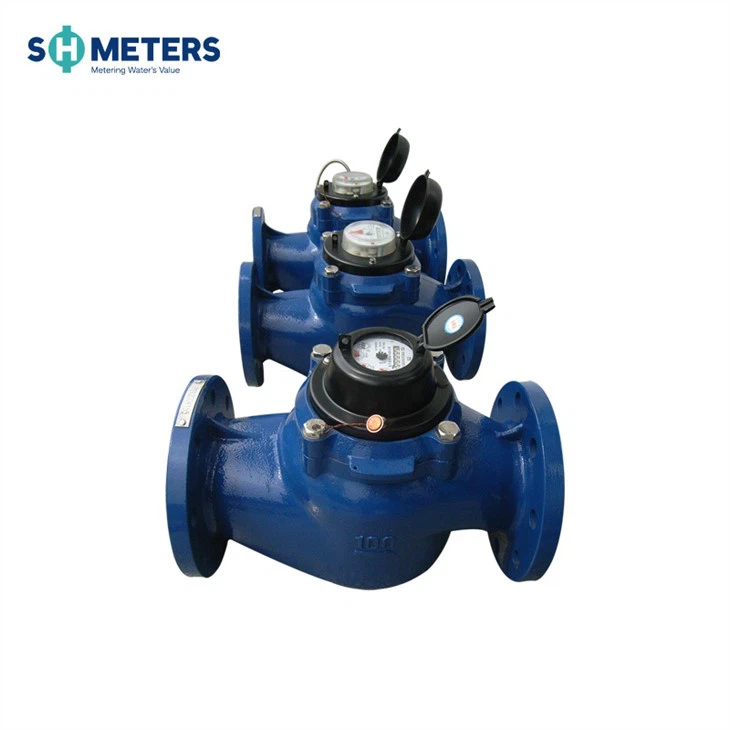

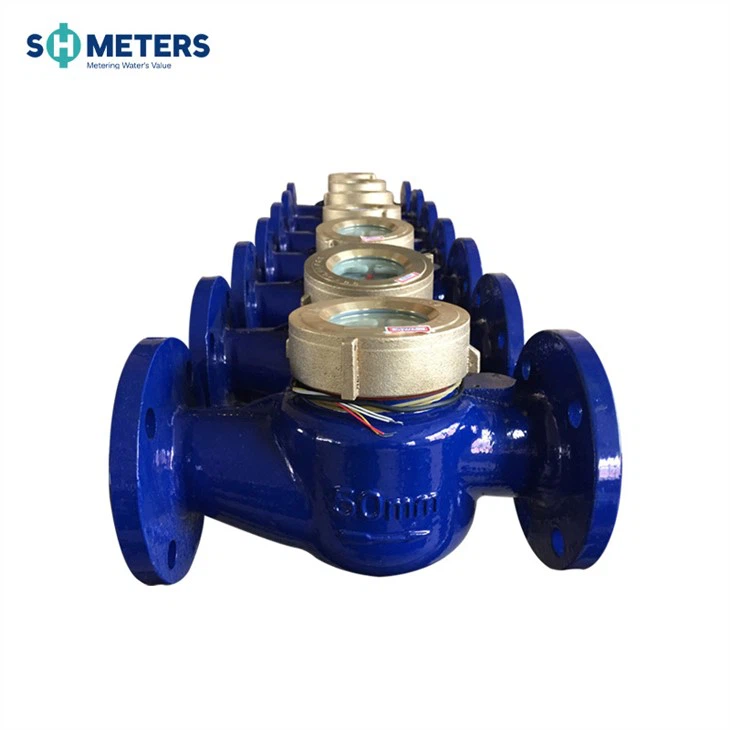

Contador de agua fría (caliente) Woltman con elemento extraíble vertical
Solicitud
Mide el volumen de agua fría (caliente) que pasa por la tubería. El medidor de agua se utiliza para hogares, municipios, plantas de tratamiento, etc.
Característica
·Estructura de elementos desmontables, de fácil instalación y mantenimiento, registro de uso universal dentro de esta gama desmontable sin necesidad de retirar el medidor de la tubería.
·Esfera seca, acción sensible al accionamiento magnético, pequeña pérdida de presión.
·El registro sellado al vacío garantiza que el dial se mantenga libre de niebla y mantenga la lectura clara durante un servicio a largo plazo.
·Materiales seleccionados de alta calidad para características estables y confiables.
·Los datos técnicos cumplen con la norma internacional ISO 4064.
·Con alta precisión
·Los accesorios del producto incluyen conectores, filtros, accesorios de conexión, accesorios de tubería, bridas y filtros.
Características opcionales
·Precisión: R=160/clase a
·Tamaño: DN50-DN200
·Agua fría/caliente
·Opción de interruptor de láminas
·Se puede elegir el estándar de brida
·Se puede elegir rotación de 360 grados
·Se puede elegir cuerpo de hierro fundido, hierro dúctil, acero inoxidable, GG25, GGG50, SS304, SS316.
·Presión de trabajo: PN16/25
·Proporciona salida de pulsos/modbus rs485/control remoto cableado/divisor de pulsos/pantalla de lectura de pulsos
Condiciones de trabajo
·Temperatura del agua: {{0}}.1 grado ~40 grados (0,1 grado ~90 grados para medidor de agua caliente)
·Presión de agua: menor o igual a 1 MPa (1,6 MPa para requisitos especiales)
Dimensiones
Tipo | Longitud | Altura | Brida de conexión | ||
milímetro | D1 Diámetro exterior | Diámetro del círculo de pernos | Pernos de conexión (nM) | ||
50 | 280 | 280 | 165 | 125 | 4-M16 |
65 | 280 | 280 | 185 | 145 | 4-M16 |
80 | 370 | 300 | 200 | 160 | 8-M16 |
100 | 370 | 305 | 220 | 180 | 8-M16 |
150 | 500 | 500 | 285 | 240 | 8-M20 |
200 | 500 | 515 | 340 | 295 | 8-M20 |
NOTA: La dimensión de la brida cumple con la norma ISO7001-2:1988. La norma de la brida se puede personalizar. Realice pedidos de productos con requisitos especiales
Especificación de la técnica de flujo
Tipo | Flujo Máximo Q4 | Flujo permanente Q3 | Q3/Q1 | Q2/Q1 | Flujo de transición Q2 | Flujo mínimo Q1 | Lectura máxima | Lectura mínima | |
Registro de vidrio lleno | Registro de plástico | ||||||||
m³/h | m³/h | m³ | |||||||
50 | 50 | 40 | 160 | 1.6 | 0.4 | 0.25 | 999999 | 0.0005 | 0.0002 |
6.3 | 1.6 | ||||||||
80 | 78.8 | 63 | 160 | 1.6 | 0.64 | 0.4 | 999999 | 0.0005 | 0.0002 |
6.3 | 2.5 | ||||||||
100 | 125 | 100 | 160 | 1.6 | 1 | 0.63 | 999999 | 0.0005 | 0.0002 |
6.3 | 3.94 | ||||||||
150 | 313 | 250 | 160 | 1.6 | 2.56 | 1.6 | 999999 | 0.0005 | 0.0002 |
6.3 | 10 | ||||||||
200 | 500 | 400 | 160 | 1.6 | 4 | 2.5 | 999999 | 0.0005 | 0.0002 |
6.3 | 16 | ||||||||
Descripción del funcionamiento del sistema de dos interruptores de láminas
Consulte el diagrama del sistema de dos interruptores de láminas a continuación; los dos interruptores de láminas se activarán o desactivarán respectivamente mediante el imán instalado en el puntero o engranaje durante su funcionamiento en el registro, pero nunca se activarán al mismo tiempo, a menos que el imán externo ataque.
Los dos interruptores de láminas operan dos "ON" y dos "OFF" en una ronda del puntero o el engranaje significa una salida de señal, este principio evita la pérdida o el conteo excesivo de la salida de señal debido al movimiento de los interruptores o la vibración de la tubería, por lo que asegura la confiabilidad de la salida de señal.
Garantía
Todos los medidores estarán garantizados contra defectos de fabricación y materiales durante un período de un (1) año a partir de la fecha de aceptación. Los medidores o piezas defectuosas que se detecten dentro de este período se reemplazarán sin cargo al momento de su devolución a SHMeters.
