Descripción del Producto

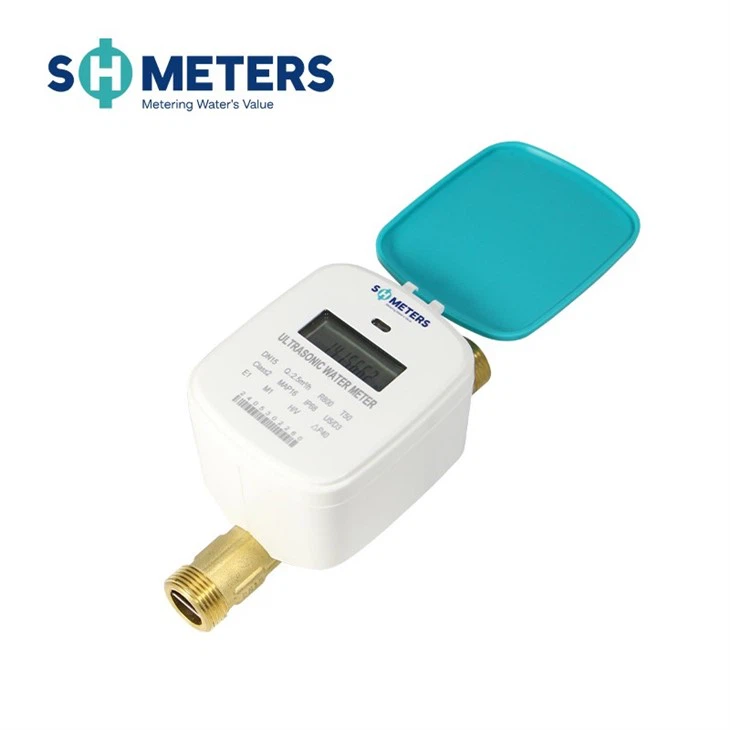

Ultrasonic water meterSH7520

El medidor de agua ultrasónica es un medidor de agua inteligente que utiliza principios ultrasónicos para medir la velocidad del flujo de agua y calcular la velocidad de flujo en consecuencia . en comparación con los medidores de agua mecánica tradicionales,medidores de agua ultrasónicaOfrezca mayor precisión, sensibilidad y durabilidad, lo que los hace especialmente adecuados para escenarios con condiciones complejas de calidad del agua .

Características del producto

Medición de alta precisión

Los medidores de agua ultrasónicos utilizan tecnología de medición sin contacto,Evitar el impacto del desgaste mecánicoEn la precisión de la medición ., pueden detectar con precisión incluso pequeños cambios en el flujo de agua, proporcionando un soporte de datos confiable para la gestión de recursos de agua refinados . ya sea para el uso diario de agua doméstica o monitoreo de agua a gran escala en entornos comerciales, los medidores de agua ultrasónica garantizan un registro preciso y confiable del consumo de agua {}}}}}}}}}}}}}}}}

Larga vida útil

With no mechanical moving parts, ultrasonic water meters are free from wear and fatigue issues, resulting in a much longer service life. Compared to traditional mechanical water meters, they significantly reduce the frequency of replacement and maintenance, lowering management costs. Additionally, these water meters are made with corrosion-resistant materials, enabling them to withstand harsh water qualities and environmental conditions, further enhancing their confiabilidad y estabilidad .

Funciones inteligentes

Los medidores de agua ultrasónicos están equipados con módulos de comunicación avanzados y ofertasPersonalas características inteligentes. Pueden recopilar y almacenar datos en tiempo real como el uso del agua, la velocidad de flujo y la presión, y transmitir estos datos a una plataforma de gestión remota a través de tecnologías de comunicación inalámbrica como NB-ITI y Lorawan . Permite la lectura de medidores remotos, el monitoreo en tiempo real y el análisis de datos .

Indicación de pantalla LCD y alarmas

Lcd Indications And Alarms

1. fuerza de señal 2. fehler /alarma 3. temperatura de agua 4. tiempo

5. Indicación de flujo de agua 6. Time 7. Estado de verificación 8. Estado del sensor

9. voltaje de batería 10. unidad 11. Dirección de flujo

Dibujo de dimensión de esquema

Outline Dimension Drawing

Diámetro nominal	L	L1	W	H	Hilo de medidor	Conectando la rosca de tubería (D)
mm
DN15	165	260	81	90	G3/4B	R½
DN20	195	300	81	95	G1B	R¾

Parámetros del producto

Diámetro nominal	mm	15		20
Q3/Q1		R400	R800	R400	R800
Caudal de sobrecarga (Q4)	m³/h	3.125		5
Caudal nominal (Q3)	m³/h	2.5		4
Caudal de transición (Q2)	l/h	10	5	16	8
Min Camino (Q1)	l/h	10	6.25	2	3.125
Tasa de flujo inicial	l/h	2		3
Clase de precisión	Clase 2
Clase de temperatura	T50/T70
Presión máxima admisible	PN16
Clase ambiental electromagnética	E1
Clasificación ambiental	O
Clase de protección	IP68
Dirección de instalación	Cualquier ángulo
Clase de sensibilidad al perfil de flujo	U5/D3
Vida útil de la batería	＞ 8 años
Mostrar	LCD, 9 dígitos + caracteres adicionales
Interfaz de comunicación	Rs485/lora/lorawan

Principio de trabajo

El medidor de agua ultrasónica calcula la velocidad del flujo del agua utilizando la diferencia de tiempo de las ondas ultrasónicas que viajan en las direcciones aguas abajo y aguas arriba . Cuando las ondas ultrasónicas se propagan a través de la tubería, su velocidad aumenta en la dirección posterior y disminuye en la dirección de la dirección.} mediante la diferencia de tiempo hacia arriba. se puede determinar y, en consecuencia, el caudal se puede calcular .
