Descripción general
Las pérdidas causadas por la fuga de la red de tuberías de suministro de agua son muy alarmantes, especialmente cuando la tubería se rompe de repente. Tomemos como ejemplo una tubería DN300. Después de que la tubería se rompe, la pérdida en una hora es tan alta como 1250 metros cúbicos de agua. Si no se puede reparar a tiempo, el agua rota arrastrará el suelo y provocará el derrumbe de la carretera, lo que provocará víctimas y pérdidas materiales.
Nuestro sistema de monitoreo de redes de tuberías puede localizar rápidamente la tubería que se debe reparar y enviar un mensaje de alarma después de la rotura de la tubería. Nuestros usuarios pueden organizar la reparación de emergencia en el primer momento para recuperar la pérdida y eliminar el peligro oculto.
Este sistema utiliza un medidor de agua ultrasónico de alto rango (r400), que puede medir con precisión el flujo de agua a través de la tubería principal y proporcionar la base de cálculo para la facturación y las fugas de la tubería.
El instrumento de medición inteligente del medidor de agua ultrasónico S8 está compuesto por un sensor de temperatura, sensores de flujo y calculadoras. Podría proporcionar aplicaciones y datos importantes para muchas aplicaciones en la tubería.
Características
Material: hierro fundido, hierro dúctil.
Escena aplicable: tubería principal del hogar, tubería principal del apartamento, tubería principal de suministro de agua residencial doméstica, fuga, planta de tratamiento, agricultura, riego, suelo, acuicultura, comercial, hogar en general, industrial, potable
Los datos técnicos cumplen con la norma internacional ISO 4064.
Comunicación: rs485 modbus, GPRS
Equipamiento: Sensor de presión, batería, pantalla LCD, dispositivo de lectura, registrador de datos, juego de bridas, turbina de líquido, unidad de interfaz de usuario
Presenta un largo tiempo de servicio y alta precisión.

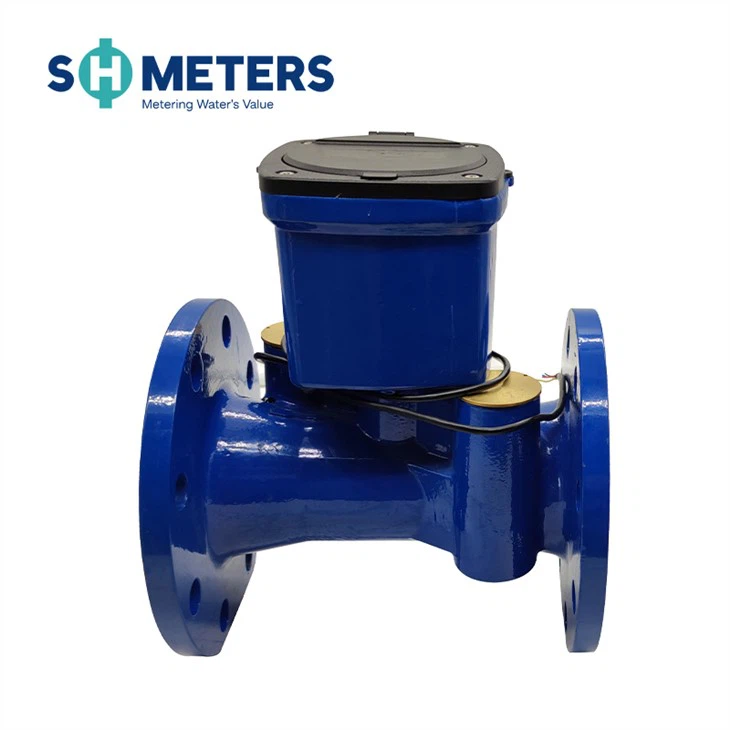

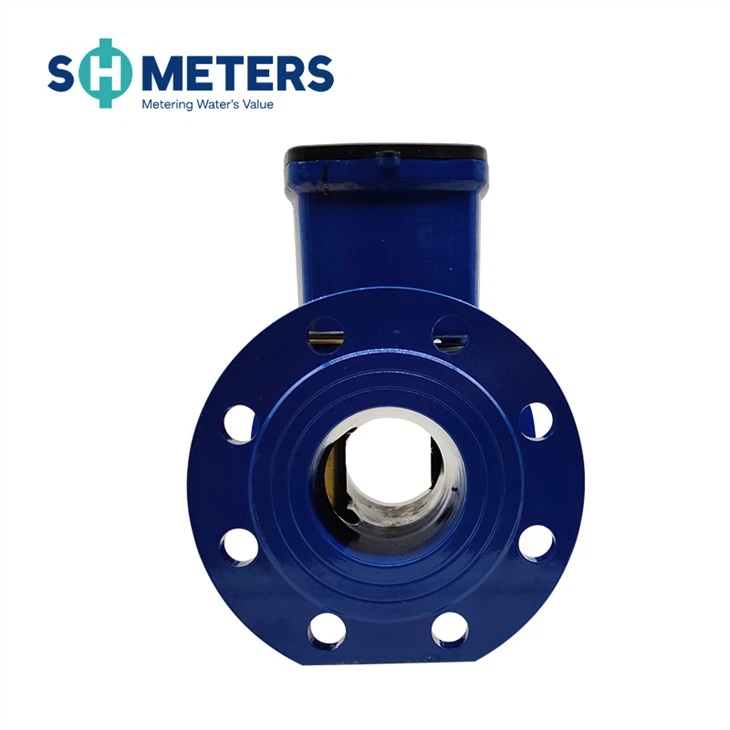

Medidor de agua digital tipo seco de doble brida, utilizado en tuberías industriales, adecuado para entornos de alta presión, puede elegir si instalar salida de pulso
Con software de sistema de transmisión remota para apoyar la lectura y el monitoreo.
Proporcionar una solución completa de software de medición y cobro.
Medición automática de fugas
Principio de funcionamiento
El medidor incluye un sensor de temperatura de calidad, un sensor de caudal y un calculador. El sensor de temperatura mide la temperatura del agua y el sensor de caudal mide el volumen de agua que fluye por las tuberías por la diferencia de tiempo de tránsito.
Los dos datos se envían a la calculadora después de ser recopilados, se calcula la cantidad de agua consumida, se almacena y finalmente se indica en la pantalla LCD. La tubería principal en la tubería de suministro de agua, el tamaño de la tubería es más de DN50.
Proceso de trabajo
1. El medidor de agua ultrasónico recopila el flujo en la tubería y los datos de presión se cargan en la plataforma de servicio en la nube a través de RTU.
2.Alarma de cambio repentino de presión y flujo.
Ventajas del software
1. Medidor de agua ultrasónico de alto rango, medición precisa.
2.Retroalimentación rápida y posicionamiento preciso de la información de emergencia.
Dibujo dimensional del contorno
Dimensión del contorno
Diámetro nominal | Longitud L | Ancho B | Altura H | Conexión de brida | ||
milímetro | Diámetro de la brida | Diámetro del ciclo del perno | Tamaño del perno: M | |||
DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
DN100 | 250 | 220 | 255 | 220 | 180 | 8-M16 |
DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Parámetros técnicos
Diámetro nominal (mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
Caudal máximo Q4(m³/h) | 50 | 78.75 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 |
Caudal nominal Q3(m³/h) | 40 | 63 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
Caudal de transición Q2(m³/h) | 0.16 | 0.756 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 |
Caudal mínimo Q1(m³/h) | 0.1 | 0.158 | 0.158 | 0.25 | 0.4 | 0.625 | 1 | 1.575 | 2.5 |
Clase de protección | IP68 | ||||||||
Rango de medición | Q3/Q1 R250/R400 | ||||||||
Clase de precisión | Clase 2 | ||||||||
Duración de la batería | 8 años | ||||||||
Clase de temperatura | T50 | ||||||||
Clase de pérdida de presión | ΔP63 | ||||||||
Clase de sensibilidad del prearchivo de flujo | U10/D5 | ||||||||
Clase de medio ambiente | Clase B, M1 | ||||||||
Clase de entorno electromagnético | E1 | ||||||||
Presión de trabajo | 1,6 MPa | ||||||||
Indicación de caudal máximo (m³) | 9999999.9 | ||||||||
Indicación de flujo inverso (m³) | 9999999.9 | ||||||||
Posición de instalación | Horizontal o vertical | ||||||||
NOTA: La dimensión de la brida cumple con la norma ISO7005-1:1988. La norma de la brida se puede personalizar. También se aceptan pedidos de productos con requisitos especiales.
