El dispositivo de verificación de medidores de agua puede realizar la verificación de caudal en varios medidores de agua (ordinarios, electrónicos y otros métodos). No solo es adecuado para la verificación de fábrica de medidores de agua por parte de varios fabricantes de medidores de agua, sino que también es adecuado para la inspección de rutina de medidores de agua por parte de varias unidades de verificación de medidores de agua y compañías de agua. Verificación, primera inspección rápida y verificación de tipo;
Después de años de innovación continua, mejora, prueba y uso de SHMeters, la empresa ha introducido una gran cantidad de tecnologías avanzadas, mejorado procesos de fabricación, optimizado el diseño y el rendimiento del producto, acumulado una rica experiencia práctica y roto las tradiciones nacionales en muchos aspectos (la idea de diseño del dispositivo de verificación de flujo);
El dispositivo tiene cuatro métodos de lectura automática de medidores: lectura de medidores infrarrojos, lectura de medidores MBUS, lectura de medidores RS485 y muestreo de cámara de alta velocidad, y se puede verificar mediante el método de calidad y el método de medidor estándar. Fiabilidad; el dispositivo no solo tiene la función de verificación de flujo, sino que también tiene las funciones de prueba de presión y medición de pérdida de presión;
El dispositivo consta de un sistema de verificación de flujo, un sistema automático de recopilación y procesamiento de datos, un sistema de control eléctrico, un dispositivo de prueba de presión de medidores de agua y un dispositivo de prueba de pérdida de presión de medidores de agua;
El sistema de verificación de caudal consta de un tanque de agua de trabajo, una bomba de agua circulante, un tanque estabilizador de presión, un sistema de tuberías de prueba, un medidor de caudal, una válvula de caudal, un sistema de medición de temperatura y una báscula electrónica. Todos los componentes principales están fabricados en acero inoxidable 304;
El sistema automático de recopilación y procesamiento de datos se compone principalmente del sistema informático superior y el módulo de control de la unidad;
El sistema de control eléctrico se compone principalmente de gabinetes de control eléctrico estándar, fuentes de alimentación conmutadas, contactores de CA, transformadores e interruptores de aire;

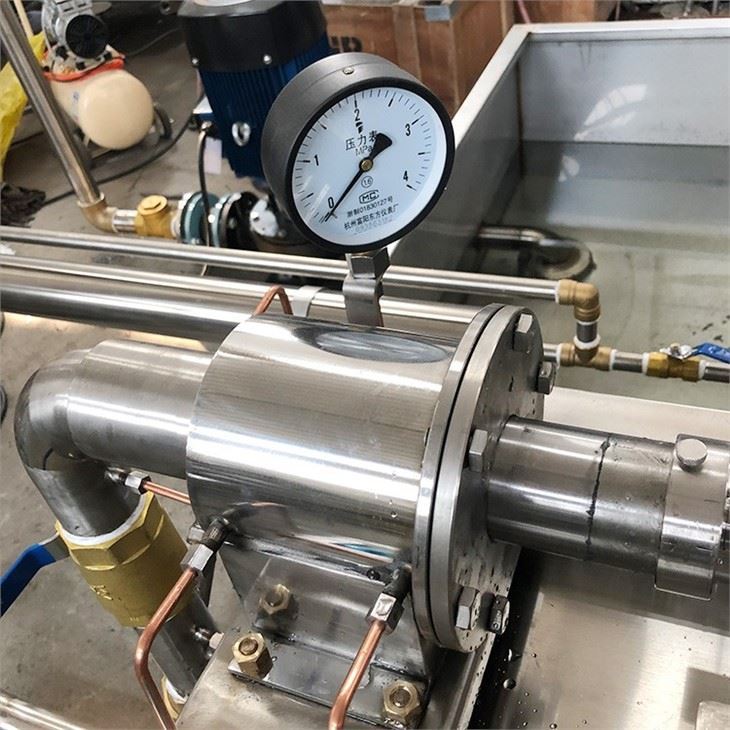

El dispositivo de prueba de presión se compone principalmente de un cilindro de refuerzo, un manómetro y una bomba de aire silenciosa;
El dispositivo de medición de pérdida de presión se compone principalmente de un transmisor de presión diferencial capacitivo e instrumentos de apoyo.
Rendimiento del producto
Ahorre energía, ahorre agua, ahorre electricidad, ahorre mano de obra;
Tamaño pequeño: ahorro de espacio, automatización completa, red compartida, ahorro de materiales auxiliares;
Estructura novedosa: material de acero inoxidable 304, apariencia novedosa;
Características del banco de pruebas de medidores de agua
- opcional 1 fila, 2 filas, 4 filas
- 6 metros por hilera dn15, 5 metros por hilera dn20, 4 metros por hilera dn25 o dn32, 1 metro por hilera dn40 o dn50
- cada fila funciona independientemente
- prueba Qmax, Qn, Qt, Qmin o curva de error completa
- opcional con/sin prueba de presión
Detalles del producto

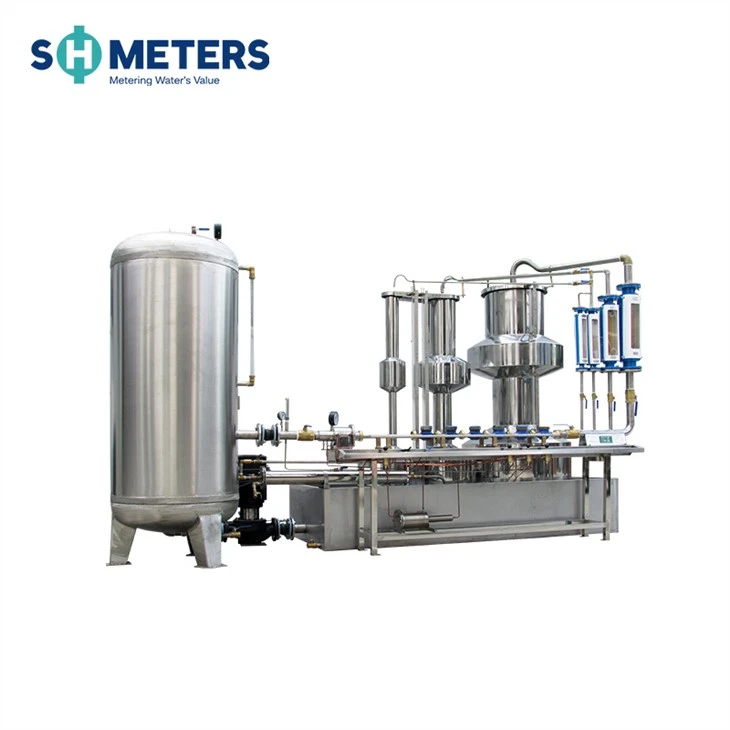

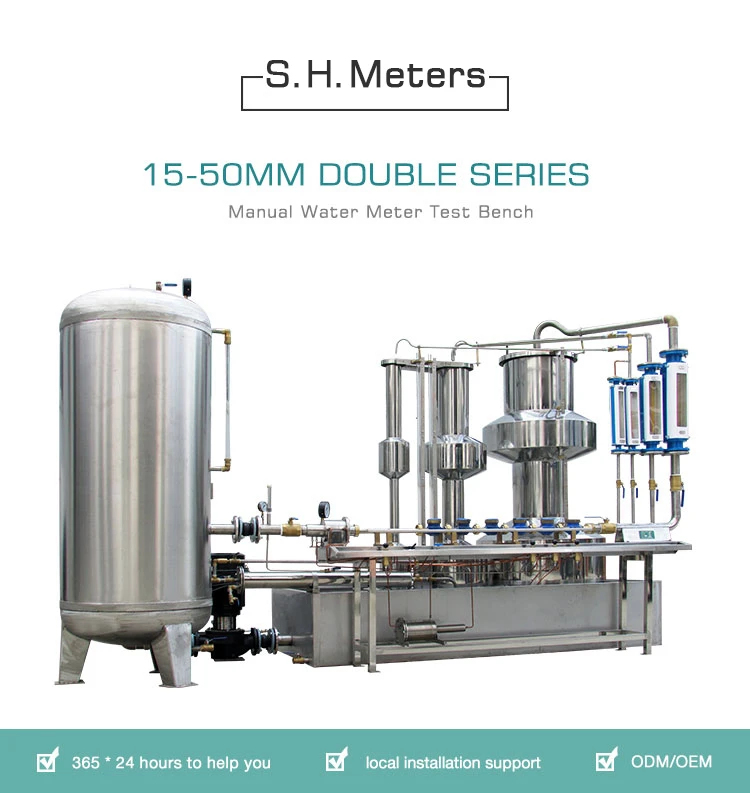

Nombre del producto | Banco de pruebas para medidores de agua manuales de serie doble |
Tamaño | 4000 mm x 2000 mm x 2400 mm |
Peso | 1150 kg |
Material | SS304 |
Modelo | SHM25-2 |
Dispositivo de medición | 4 estructuras de calabaza doble |
Grupos de rotámetros | Seis medidores de flujo (3 por juego) |
Materiales para banco de trabajo y balde | Placa de acero inoxidable 304 |
Espesor de la mesa y del cubo | 1,5 mm |
Material del dispositivo de pinza amperimétrica telescópica | cobre, acero inoxidable |
Bomba de tubería | Admite una variedad de bombas, puede elegir según sus necesidades. |
Accesorios para tuberías de acero inoxidable | Conexiones flexibles, bridas y válvulas a prueba de vibraciones (de bomba a tanque, a estabilizador de fuente, a comprobador de medidor de agua) |
Motor | 3KW, 380V, trifásico, 50Hz |
Cantidad de prueba Calibrar | No15 10*2; No20 8*2; No25 7*2 |
Cantidad de prueba Calibrar Q4 | Calibrar 1 fila a la vez |
Exactitud | Menor o igual a 0.2% |
Periodo de garantía | 1 año |
