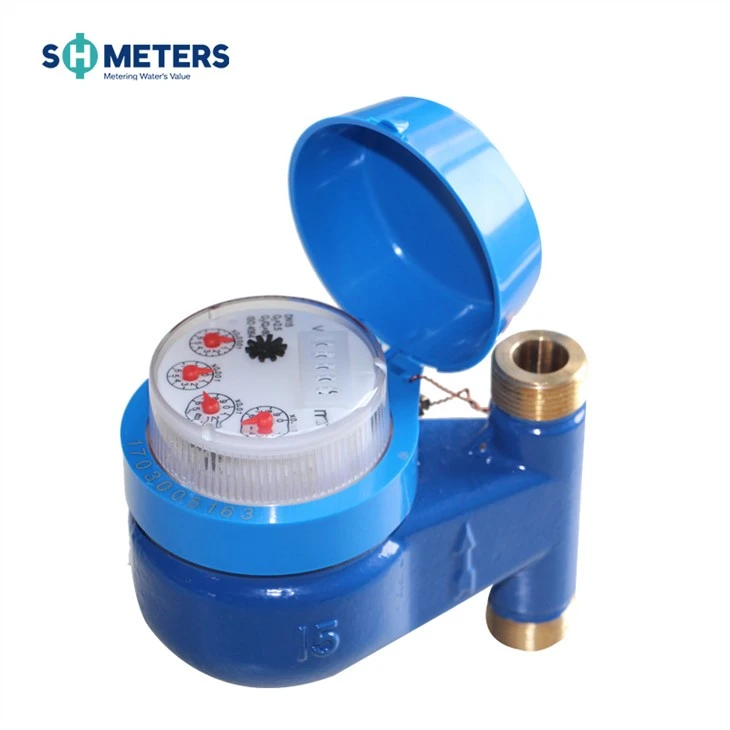

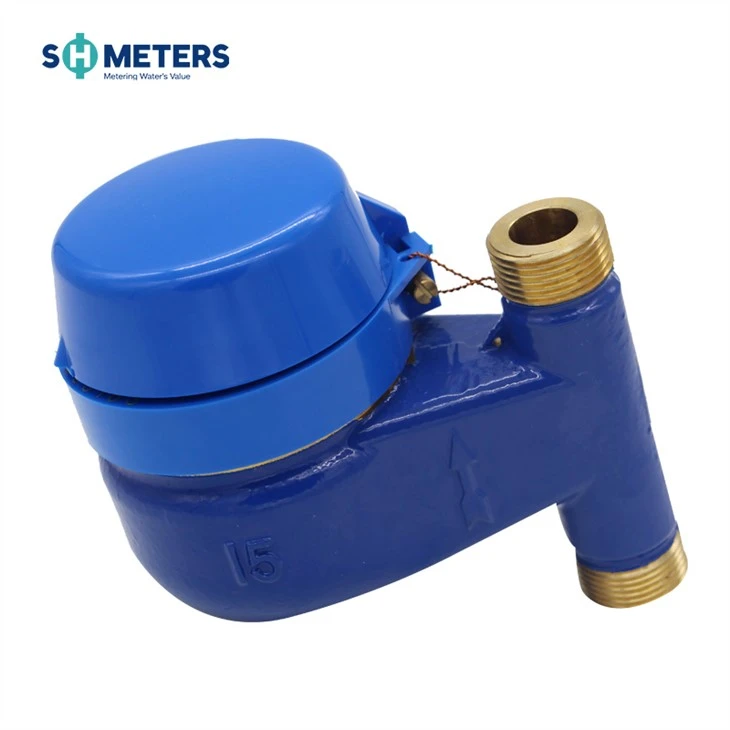

Características del medidor de agua vertical
Multi-jet
Tipo seco / tipo húmedo (para seleccionar)
Agua fría / agua caliente (a elegir)
Disponible para instalar en dirección vertical
La precisión de medición es hasta ISO4064 CLASE B
Materiales de alta calidad, Steady& característica confiable
Material:
Cubierta: hierro / latón / acero inoxidable para seleccionar
Cuerpo: hierro / latón para seleccionar
Conector: hierro / latón para seleccionar
Las condiciones de trabajo
. Temperatura del agua: 0.1 ℃ ~ 40 C para medidor de agua fría.
· 0,1 C ~ 90 C para contador de agua caliente.
. Presión de agua: ≤1.6Mpa (16 bar).
Requisitos de instalación
· El medidor debe instalarse en posición vertical con la dirección del flujo indicada por la flecha en el cuerpo del medidor con el registro hacia arriba.
· La tubería debe enjuagarse antes de la instalación.
El medidor debe estar constantemente lleno de agua durante su funcionamiento.
Error máximo permitido
En la zona inferior desde qmin inclusive hasta pero excluyendo qt es ± 5%.
En la zona superior desde qt inclusive hasta qs inclusive es ± 2%; ± 3% para contador de agua caliente.
Dimensión y peso totales
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 |
| Tamaño (pulgada) | 1/2" | 3/4" | 1" | 1-1 / 4" | 1-1 / 2" | 2" |
| L1 | 194 | 204 | 228 | 274 | 278 | 280 |
| L | 100 | 100 | 108 | 150 | 150 | 160 |
| H | 99.5 | 99.5 | 122.6 | 133.6 | 133.6 | 187.5 |
| W1 | 133 | 137 | 166 | 220 | 228 | |
| Hilo de conexión D | G3/4B | G1B | G11/4B | G11/2B | G2B | Conexión de brida |
| d | R1/2 | R3/4 | R1 | R11/4 | R11/2 |
Maneras de resolver la desviación de medición del medidor de agua:
(1) Renovar la red de tuberías del hogar y esforzarse por mejorar la calidad del agua de la red de tuberías;
(2) Verifique estrictamente que el medidor de agua esté de acuerdo con las disposiciones de las regulaciones de inspección nacionales del medidor de agua y haga una rotación de la expiración;
(3) Cuando se selecciona el medidor de agua, el caudal nominal del medidor de agua debe ser lo más cercano posible al caudal de agua real;
(4) Duringtheinstallationofthewatermeter, itmustbeinstalledinstrictaccordancewiththetechnicalrequirementsofthewatermeter.First, thereshouldbeacertainstraightpipesectionbeforeandafterthewatermeter.Thelengthofthestraightpipesectionbeforethewatchshouldbenolessthan10timesthediameterofthewatermeter.Thesurfaceshouldbenolessthan5timesthediameterofthewatermeter.Second, thewatergaugeshouldbehorizontal; thethirdisthewatermeter.Itisgoodtoinstallthefiltertoeffectivelypreventthewaterfromenteringthewatermeter.Fourth, thevalveshouldbefullyopenedbeforethewatermetertomakethewaterpressurestable, soastoensureaccuratemetering.
