TIPO DE RUEDA DE PALETA MULTIJET

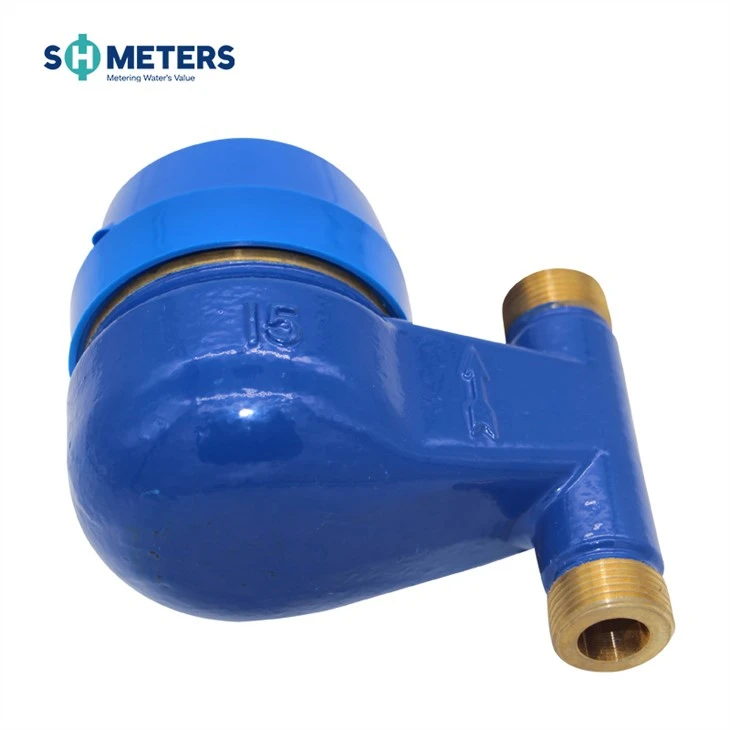

Medidores de agua de tipo vertical de dial seco
Características del medidor de agua vertical
Impulsión magnética, menor resistencia a la transmisión.
Escudo magnético, para protección externa de campos magnéticos.
El registro seco sellado garantiza una lectura clara durante mucho tiempo.
Dispositivo regulador externo.
Accressarias: 2 uds. De rieles de acoplamiento y 2 uds. De arandelas.
Cumplimiento de normas
Los datos técnicos se ajustan a la norma internacional ISO 4064.
Características opcionales
Pegister tipo sellado: tipo seco; tipo súper seco.
Precisión: R=80.
Tamaño: 15 ~ 40 mm.
Agua fría / caliente.
Válvula de retención.
Opción de interruptor de láminas.
Varias longitudes y conexiones disponibles bajo pedido.
Tipo de extremo de rosca: BSP / NPT.
Las condiciones de trabajo
. Temperatura del agua: 0.1 ℃ ~ 40 C para medidor de agua fría.
· 0,1 C ~ 90 C para contador de agua caliente.
. Presión de agua: ≤1.6Mpa (16 bar).
Requisitos de instalación
· El medidor debe instalarse en posición vertical con la dirección del flujo indicada por la flecha en el cuerpo del medidor con el registro hacia arriba.
· La tubería debe enjuagarse antes de la instalación.
El medidor debe estar constantemente lleno de agua durante su funcionamiento.
Error máximo permitido
En la zona inferior desde qmin inclusive hasta pero excluyendo qt es ± 5%.
En la zona superior desde qt inclusive hasta qs inclusive es ± 2%; ± 3% para contador de agua caliente.
Dimensión y peso totales
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 |
| Tamaño (pulgada) | 1/2" | 3/4" | 1" | 1-1 / 4" | 1-1 / 2" | 2" |
| L1 | 194 | 204 | 228 | 274 | 278 | 280 |
| L | 100 | 100 | 108 | 150 | 150 | 160 |
| H | 99.5 | 99.5 | 122.6 | 133.6 | 133.6 | 187.5 |
| W1 | 133 | 137 | 166 | 220 | 228 | |
| Hilo de conexión D | G3/4B | G1B | G11/4B | G11/2B | G2B | Conexión de brida |
| d | R1/2 | R3/4 | R1 | R11/4 | R11/2 |
