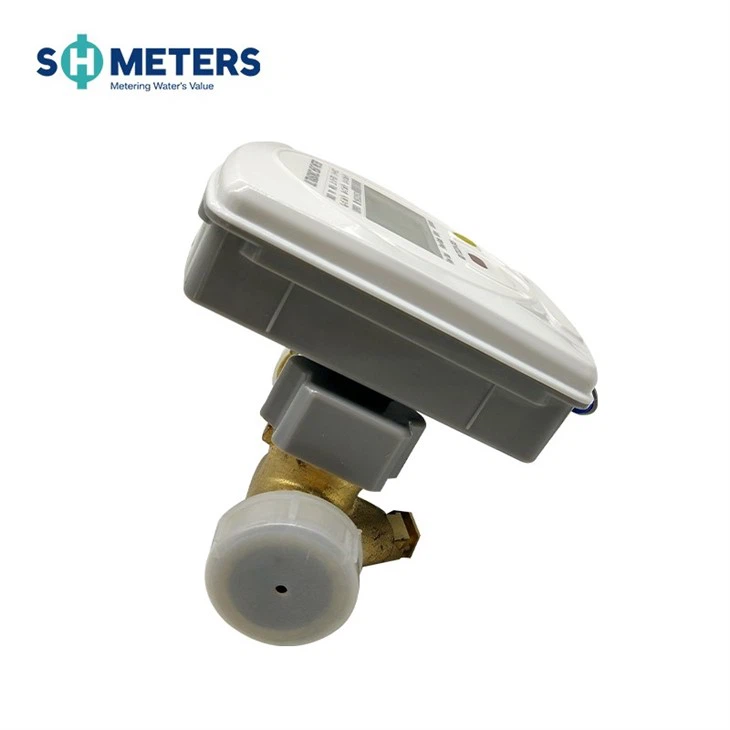

Descripción del Producto

product-790-380

Sin piezas móviles, alta precisión durante años. El sensor de caudal no tiene componentes móviles, lo que evita la abrasión a largo plazo de las piezas mecánicas, lo que puede provocar una medición inexacta y fallas del medidor. Este diseño también es resistente a las impurezas, por lo que no requiere inspección ni mantenimiento.

Dibujo de dimensión del contorno

product-790-286

Diámetro nominal	Longitud L	Longitud L1	Ancho B	Alto H	Hilo conector
milímetro					d	D
15	165	260	95	86	R	G/B
20	195	300	95	86	R	G/B
25	225	346	95	89	R	G/B
32	180	305	95	100	R1	G1/B
40	200	330	95	120	R1	G1/B

Principio de funcionamiento

El medidor de agua ultrasónico es un nuevo tipo de medidor de agua que puede detectar la diferencia de tiempo causada por el cambio de velocidad cuando el haz ultrasónico se propaga en el agua aguas arriba y aguas abajo, analizar y tratar el caudal de agua y luego calcular el caudal de agua más a fondo.

product-790-258

Avisos de instalación

Enjuague las tuberías antes de la instalación para evitar la entrada de grava y otros objetos extraños;
Instalar una válvula y un filtro antes del medidor de agua;
No toque la parte eléctrica ni tire de los cables para evitar daños durante la instalación;
Cuando el medidor de agua se instala de forma horizontal o inclinada, la sonda de flujo ultrasónico en las tuberías se debe colocar horizontalmente y, cuando se instala verticalmente, asegurarse de que el agua fluya de abajo hacia arriba;
Tenga en cuenta que la dirección de la flecha en la tubería debe ser coherente con la dirección del flujo de agua durante la instalación;
La arandela de unión debe instalarse correctamente para evitar que una arandela desalineada bloquee el agua y afecte la precisión del medidor de agua;
El medidor de agua no debe instalarse en un lugar que pueda verse afectado por fuertes vibraciones mecánicas; Avisos especiales:

1. Asegúrese de instalar una válvula de cierre y un filtro antes del medidor de agua; se recomienda instalar otra válvula de cierre después del mantenimiento. Para evitar el reflujo, se debe instalar una válvula de retención delante o detrás del medidor de agua.

Antes de utilizar este medidor de agua, la tubería debe estar llena de agua, de lo contrario, provocará una medición inexacta o incluso nula;
Al instalar el medidor de agua, se debe reservar una longitud de DN*10 delante del medidor de agua o una longitud de DN*5 detrás del medidor de agua.
El medidor de agua deberá actualizar la pantalla cada 4 segundos y leer el medidor de agua (incluido el valor inicial y final). valor) al menos 4 s después de cerrar la válvula al probar el medidor de agua, de lo contrario, los resultados de la prueba pueden verse afectados;
Asegúrese de que el flujo del medio esté dentro del rango de flujo del medidor de agua durante la prueba y el uso; de lo contrario, podría dañar el medidor de agua;
En caso de cualquier mal funcionamiento (por ejemplo, falla de medición, etc.) durante el uso, asegúrese de ponerse en contacto con el departamento de administración correspondiente de inmediato y no lo repare usted mismo;
El producto está diseñado con un sello antidesmontaje desechable que deberá ser retirado únicamente por personal designado, o de lo contrario, quedará excluido del servicio posventa gratuito.
