Descripción del Producto

product-1580-670

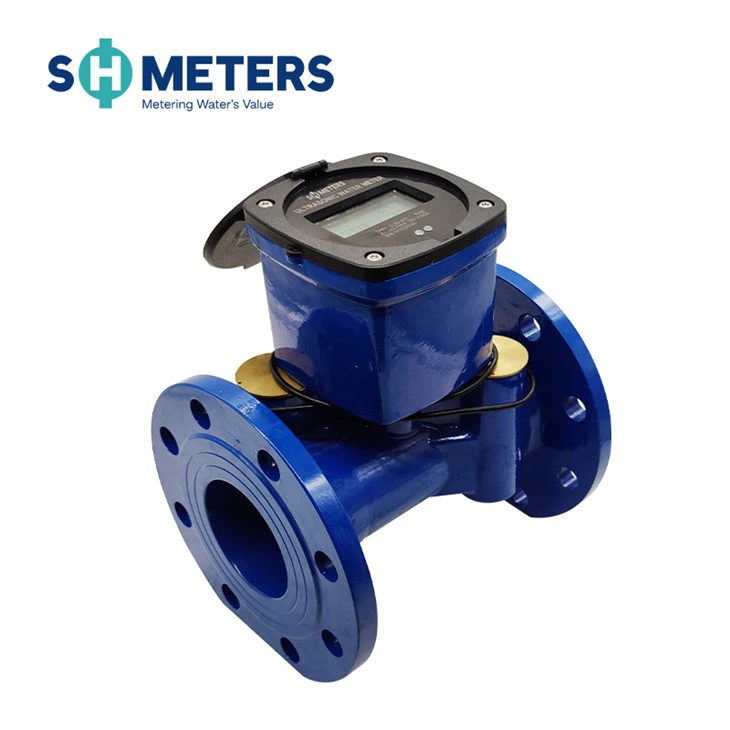

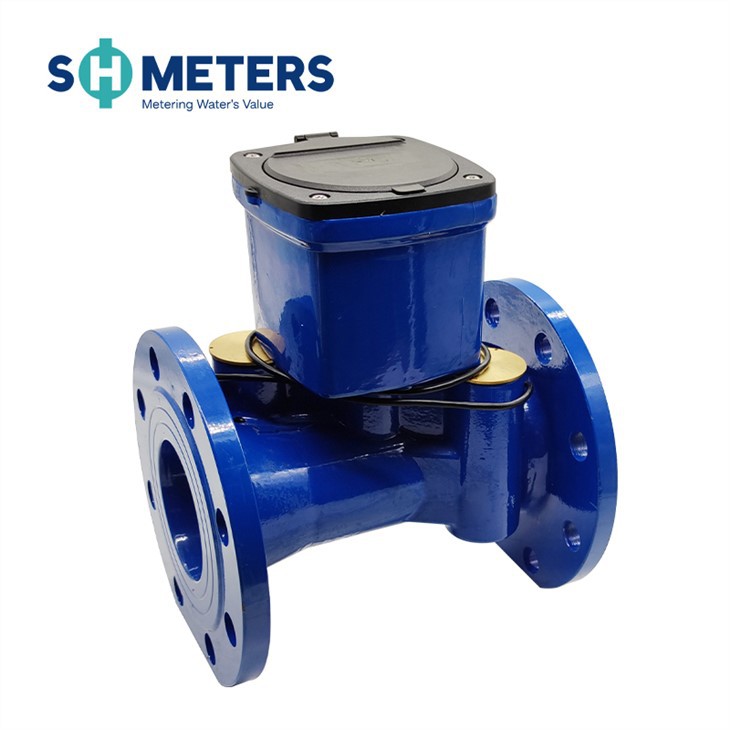

Es un instrumento de medición que mide, registra y muestra de forma continua el volumen de agua que fluye a través del sensor mediante el uso del método de diferencia de tiempo ultrasónico. Lea atentamente este manual antes de usarlo para aprovecharlo al máximo y evitar pérdidas innecesarias.

Características del producto

▲No se ve afectado por impurezas, productos químicos y materiales magnéticos en el medio;

▲Baja tasa de arranque (33L/h), capaz de medir con precisión el caudal;

▲Alta frecuencia de medición;

▲El caudal puede ser tan bajo como 100L/h;

▲Rango dinámico (Q3/Q1) hasta 250:1;

▲Instalado en cualquier posición de instalación;

▲Medición bidireccional;

▲Visualización de códigos de error y alarma;

▲Suministro de batería opcional;

▲Material hierro fundido dúctil;

▲Sin partes móviles, alta precisión y años de vida útil. El sensor de caudal no tiene partes móviles, lo que evita fallas en la instrumentación de las partes mecánicas que pueden generar mediciones inexactas debido al desgaste a largo plazo. El diseño también es resistente a las impurezas, lo que lo hace libre de inspección y mantenimiento;

▲ Baja caída de presión;

▲ La clase de protección IP68 puede adaptarse a una variedad de entornos de instalación hostiles;

▲Admite comunicación RS485, salida de pulsos, GPRS, NB-IOT, LoraWan y otros métodos de transmisión de datos.

parámetro técnico

Diámetro nominal (mm)	50	65	80	100	125	150	200	250	300
Caudal máximo Q4(m³/h)	31.25	50	78.75	125	200	312.5	500	787.5	1250
Caudal nominal Q3(m³/h)	25	40	63	100	160	250	400	630	1000
Caudal de transición Q2(m³/h)	0.16	0.256	0.4	0.64	1.024	1.6	2.56	4.03	6.4
Caudal mínimo Q1 (m³/h)	0.1	0.16	0.252	0.4	0.64	1	1.6	2.52	4
Caudal de arranque (m³/h)	0.033	0.06	0.09	0.14	0.21	0.31	0.56	0.88	1.2
Flujo máximo	9999999.9
Flujo inverso	9999999.9
Rango de medición	Q3/Q1, R250 (R400 personalizable)
Clase de precisión	Clase B
Clase de pérdida de presión	Menor o igual a 0.063 MPa
Presión de trabajo	1,6 MPa
Clase de temperatura	T30
Rango de temperatura	(5~55) grados
Clase de medio ambiente	Interior, Clase B
Clase electromagnética	E1 (Residencial, Comercial, Industrial)
Fuente de alimentación	Batería de litio incorporada DC 3,6 V
Duración de la batería	＞ 10 años
Posición de instalación	Cualquier ángulo
Mostrar	LCD, 8 dígitos + caracteres adicionales
Clase de sensibilidad del perfil de flujo	U10/D5
Interfaz de comunicación	RS485 Modbus/Salida de pulsos/GPRS/NB-IOT/Lorawan
Clase de protección	IP68
Temperatura de almacenamiento tolerable	-20~60 grados
Potencia estática	10μA
Consumo de energía en funcionamiento	45μA

Principio de funcionamiento

El medidor de agua ultrasónico es un nuevo tipo de medidor de agua que puede detectar la diferencia de tiempo causada por el cambio de velocidad cuando el haz ultrasónico se propaga en el agua aguas arriba y aguas abajo, analizar y tratar el caudal de agua y luego calcular el caudal de agua más a fondo.
