Descripción del Producto

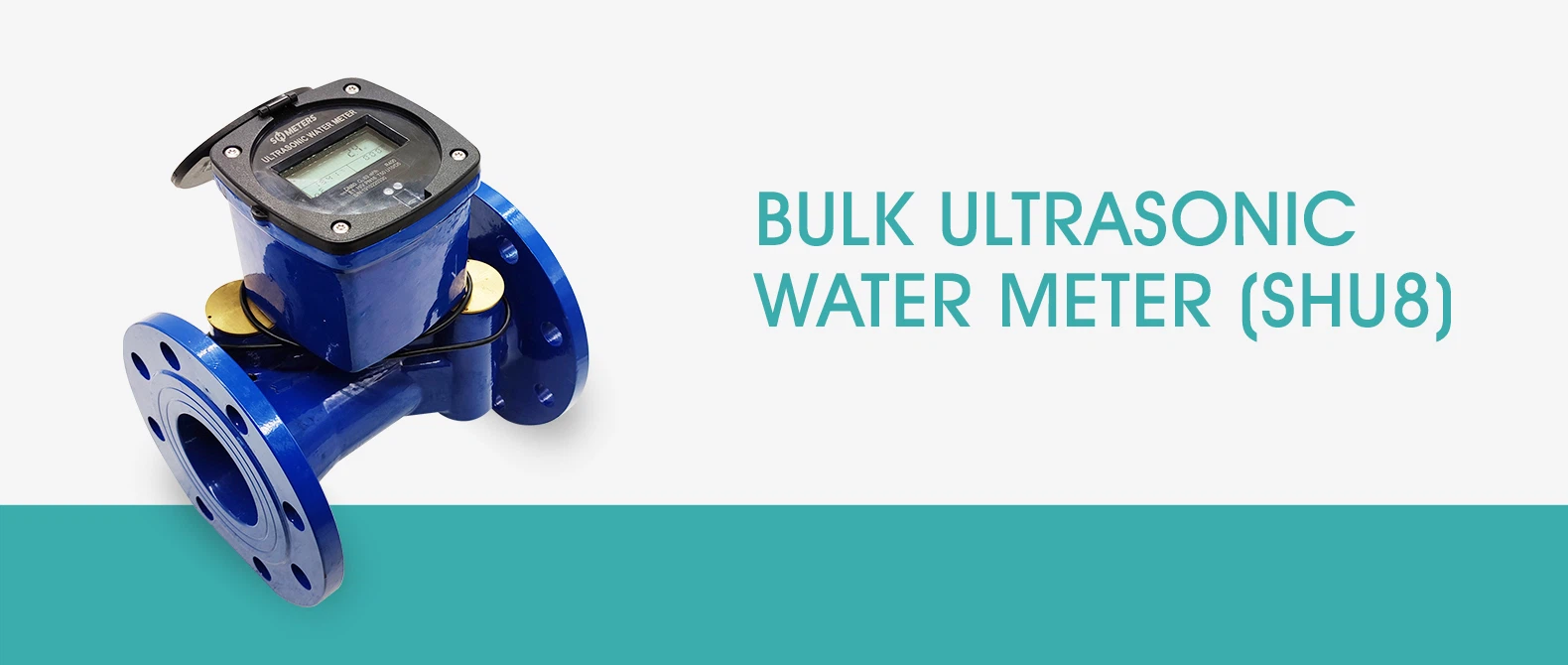

product-1580-670

El medidor de agua ultrasónico es un instrumento de medición que mide, registra y muestra de forma continua el volumen de agua que fluye a través del sensor mediante el uso del método de diferencia de tiempo ultrasónico. Lea atentamente este manual antes de usarlo para aprovecharlo al máximo y evitar pérdidas innecesarias.

parámetro técnico

Diámetro nominal (mm)	50	65	80	100	125	150	200	250	300
Caudal máximo Q4(m³/h)	31.25	50	78.75	125	200	312.5	500	787.5	1250
Caudal nominal Q3(m³/h)	25	40	63	100	160	250	400	630	1000
Caudal de transición Q2(m³/h)	0.16	0.256	0.4	0.64	1.024	1.6	2.56	4.03	6.4
Caudal mínimo Q1 (m³/h)	0.1	0.16	0.252	0.4	0.64	1	1.6	2.52	4
Caudal de arranque (m³/h)	0.033	0.06	0.09	0.14	0.21	0.31	0.56	0.88	1.2
Flujo máximo	9999999.9
Flujo inverso	9999999.9
Rango de medición	Q3/Q1, R250 (R400 personalizable)
Clase de precisión	Clase B
Clase de pérdida de presión	Menor o igual a 0.063 MPa
Presión de trabajo	1,6 MPa
Clase de temperatura	T30
Rango de temperatura	(5~55) grados
Clase de medio ambiente	Interior, Clase B
Clase electromagnética	E1 (Residencial, Comercial, Industrial)
Fuente de alimentación	Batería de litio incorporada DC 3,6 V
Duración de la batería	＞ 10 años
Posición de instalación	Cualquier ángulo
Mostrar	LCD, 8 dígitos + caracteres adicionales
Clase de sensibilidad del perfil de flujo	U10/D5
Interfaz de comunicación	RS485 Modbus/Salida de pulsos/GPRS/NB-IOT/Lorawan
Clase de protección	IP68
Temperatura de almacenamiento tolerable	-20~60 grados
Potencia estática	10μA
Consumo de energía en funcionamiento	45μA

Principio de funcionamiento

El medidor de agua ultrasónico es un nuevo tipo de medidor de agua que puede detectar la diferencia de tiempo causada por el cambio de velocidad cuando el haz ultrasónico se propaga en el agua aguas arriba y aguas abajo, analizar y tratar el caudal de agua y luego calcular el caudal de agua más a fondo.

interfaz/comunicación

El medidor de agua ultrasónico tendrá una de las muchas opciones de salida preseleccionadas al realizar el pedido. En esta sección se describirá cada salida:

Salida Modbus/RS485

Salida de pulso

Salida inalámbrica

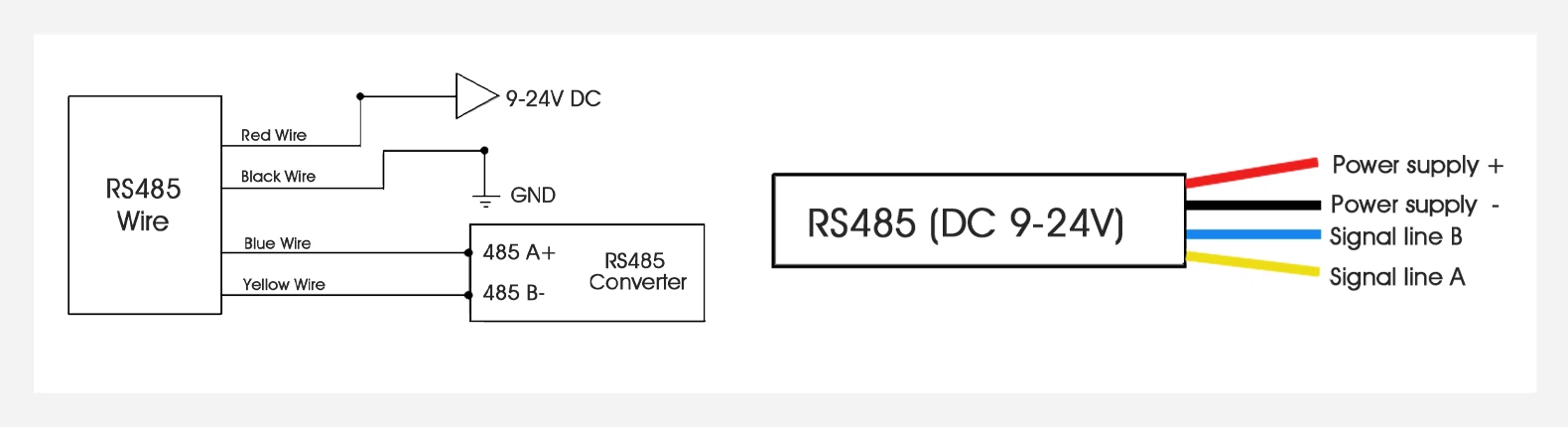

Salida Modbus/RS485

Salida de pulsos (alimentada por batería)

Parámetros de salida de pulso:

Salida de drenaje abierto

Voltaje 3V-24V

Pulso único de bajo nivel

Duración del pulso: 5ms

product-1580-760

Transmisión inalámbrica GPRS/NB-IOT

Recopilador de datos

Nombre de los datos	Parámetro
Potencia estática	15 µA
Consumo de energía	60 mA a recepción
Caja de control	Plástico
Método en línea	Toque o conéctese automáticamente
Intervalo de informe	Con qué frecuencia enviar datos: Una vez cada tres días o una vez al día (Cuanto mayor sea la frecuencia de envío, menor será la duración de la batería)
Enviando bit	0.1m³
Fuente de alimentación	3,6 V CC
Capacidad de la batería	8,5 Ah
Interfaz de enlace ascendente	GPRS/NB-IOT
Interfaz de enlace descendente	RS485

product-1580-680

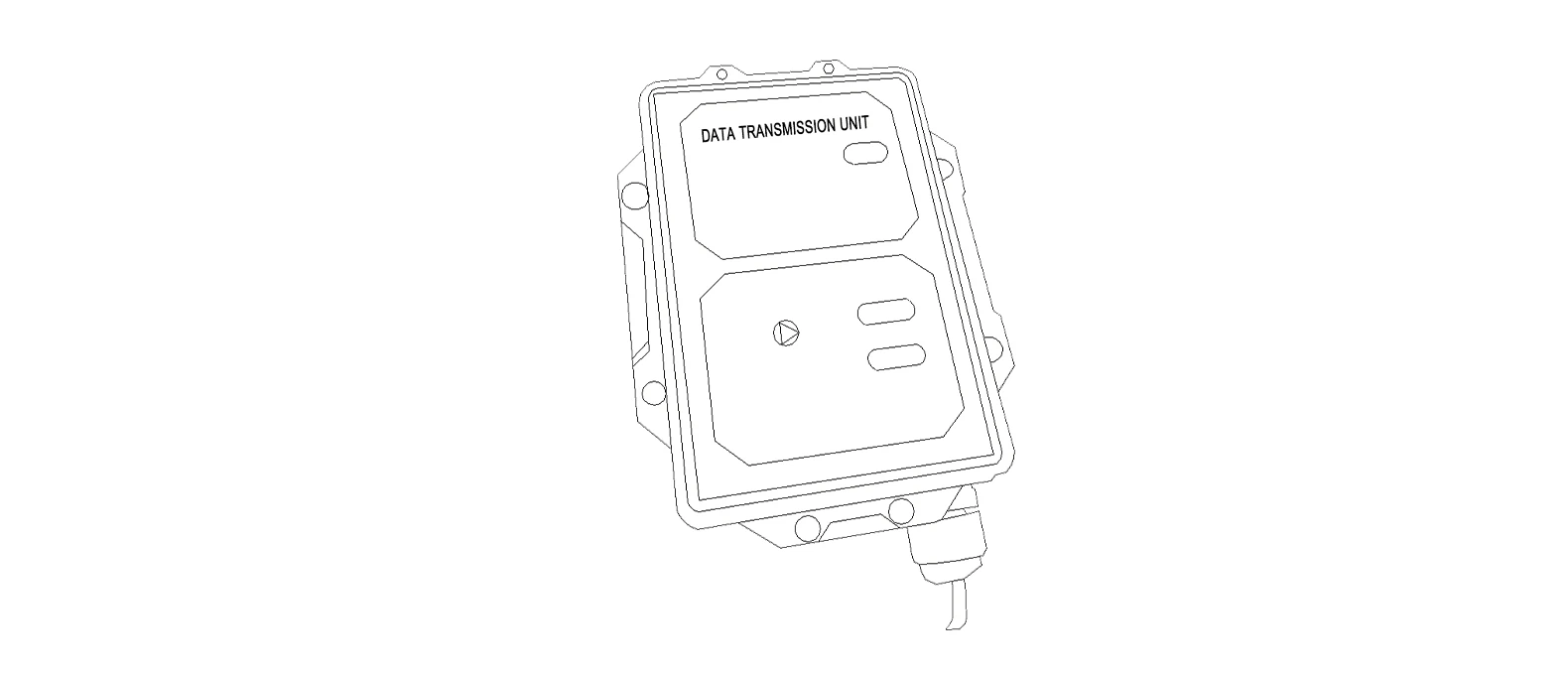

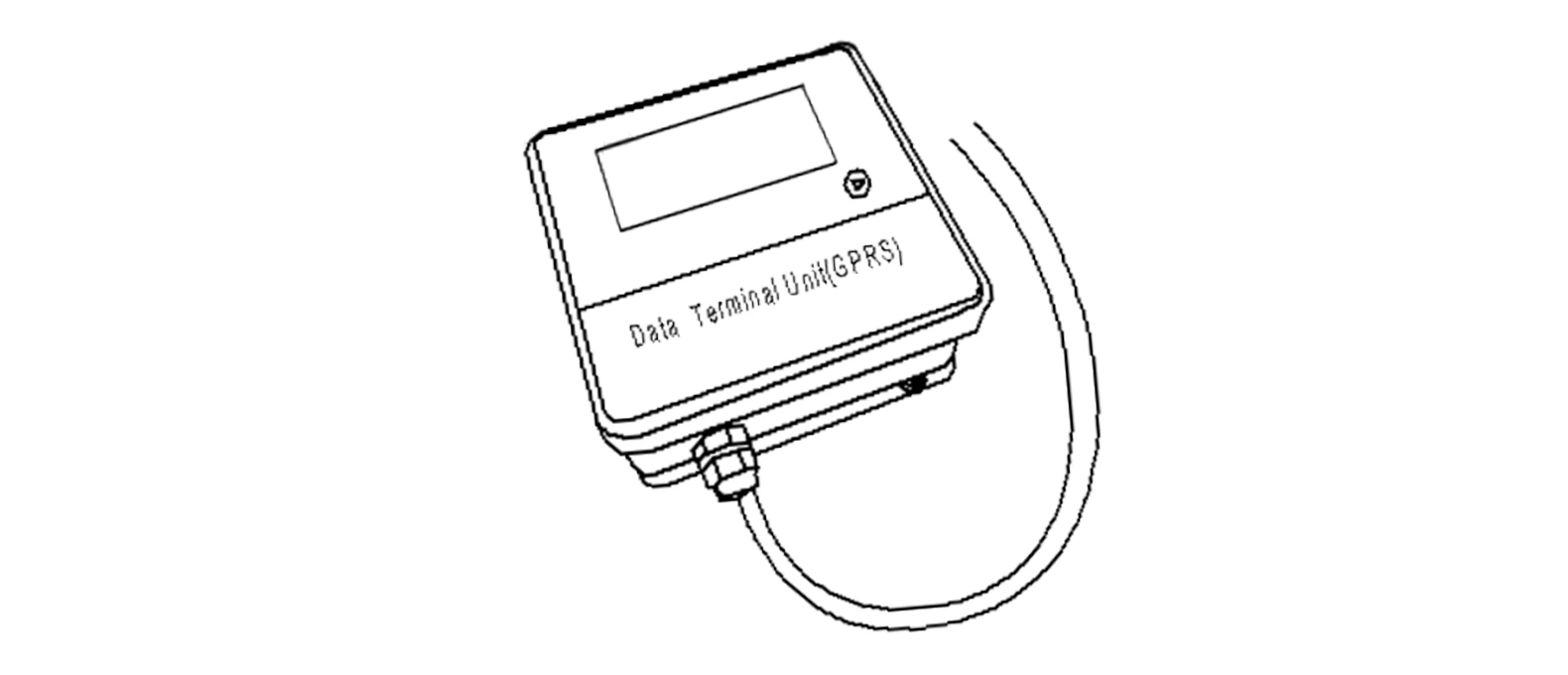

Unidad de transmisión de datos

Nombre de los datos	Parámetro
Potencia estática	15 µA
Consumo de energía	60 mA a recepción
Caja de control	Plástico
Método en línea	Toque o conéctese automáticamente
Intervalo de informe	Con qué frecuencia enviar datos: Se puede configurar 1-144 h (predeterminado: una vez al día) Se puede conectar al dispositivo de recolección de presión.
Enviando bit	0.1m³
Fuente de alimentación	3,6 V CC
Capacidad de la batería	18 Ah/36 Ah
Interfaz de enlace ascendente	GPRS/NB-IOT
Interfaz de enlace descendente	RS485
