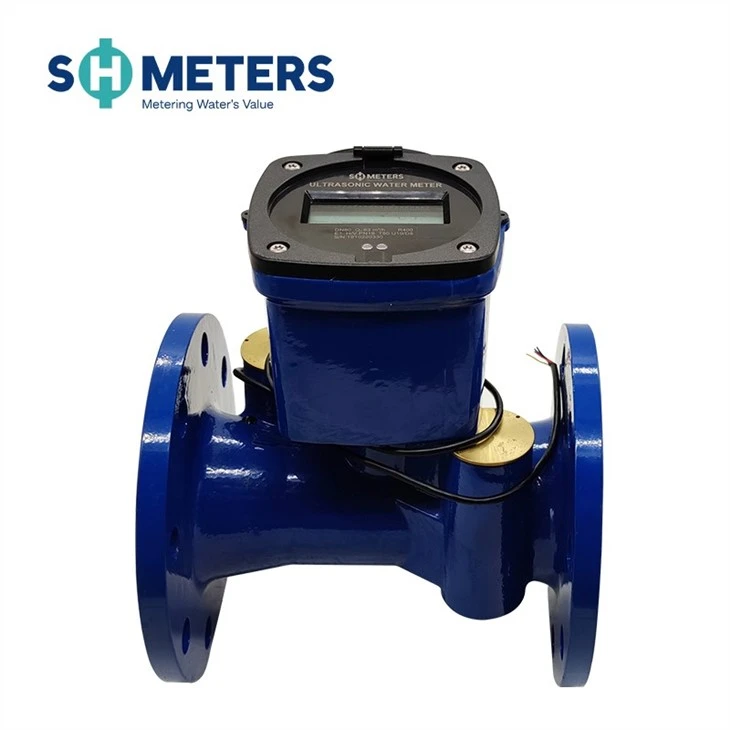

Descripción del Producto
Es un instrumento de medición que mide, registra y muestra de forma continua el volumen de agua que fluye a través del sensor mediante el uso del método de diferencia de tiempo ultrasónico. Lea atentamente este manual antes de usarlo para aprovecharlo al máximo y evitar pérdidas innecesarias.
Dibujo de dimensión del contorno
|
Diámetro nominal (mm) |
Longitud L |
Ancho W | Altura H | Conexión de brida | ||
| Diámetro de la brida | Diámetro del círculo de pernos | Tamaño del perno: M | ||||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Parámetros técnicos
|
Diámetro nominal (mm) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|
Caudal máximo Q4(m³/h) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 |
|
Caudal nominal Q3(m³/h) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
|
Caudal de transición Q2(m³/h) |
0.16 | 0.256 | 0.4 | 0.64 | 1.024 | 1.6 | 2.56 | 4.03 | 6.4 |
|
Caudal mínimo Q1 (m³/h) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 |
|
Caudal de arranque (m³/h) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 |
| Flujo máximo | 9999999.9 | ||||||||
| Flujo inverso | 9999999.9 | ||||||||
| Rango de medición | Q3/Q1, R250 (R400 personalizable) | ||||||||
| Clase de precisión | Clase B | ||||||||
| Clase de pérdida de presión | Menor o igual a 0.063 MPa | ||||||||
| Presión de trabajo | 1,6 MPa | ||||||||
| Clase de temperatura | T30 | ||||||||
| Rango de temperatura | (5~55) grados | ||||||||
| Clase de medio ambiente | Interior, Clase B | ||||||||
| Clase electromagnética | E1 (Residencial, Comercial, Industrial) | ||||||||
| Fuente de alimentación | Batería de litio incorporada DC 3,6 V | ||||||||
| Duración de la batería | ＞ 10 años | ||||||||
| Posición de instalación | Cualquier ángulo | ||||||||
| Mostrar | LCD, 8 dígitos + caracteres adicionales | ||||||||
| Clase de sensibilidad del perfil de flujo | U10/D5 | ||||||||
| Interfaz de comunicación | RS485 Modbus/Salida de pulsos/GPRS/NB-IOT/Lorawan | ||||||||
| Clase de protección | IP68 | ||||||||
| Temperatura de almacenamiento tolerable | -20~60 grados | ||||||||
| Potencia estática | 10μA | ||||||||
| Consumo de energía en funcionamiento | 45μA | ||||||||
Principio de funcionamiento
El medidor de agua ultrasónico es un nuevo tipo de medidor de agua que puede detectar la diferencia de tiempo causada por el cambio de velocidad cuando el haz ultrasónico se propaga en el agua aguas arriba y aguas abajo, analizar y tratar el caudal de agua y luego calcular el caudal de agua más a fondo.
