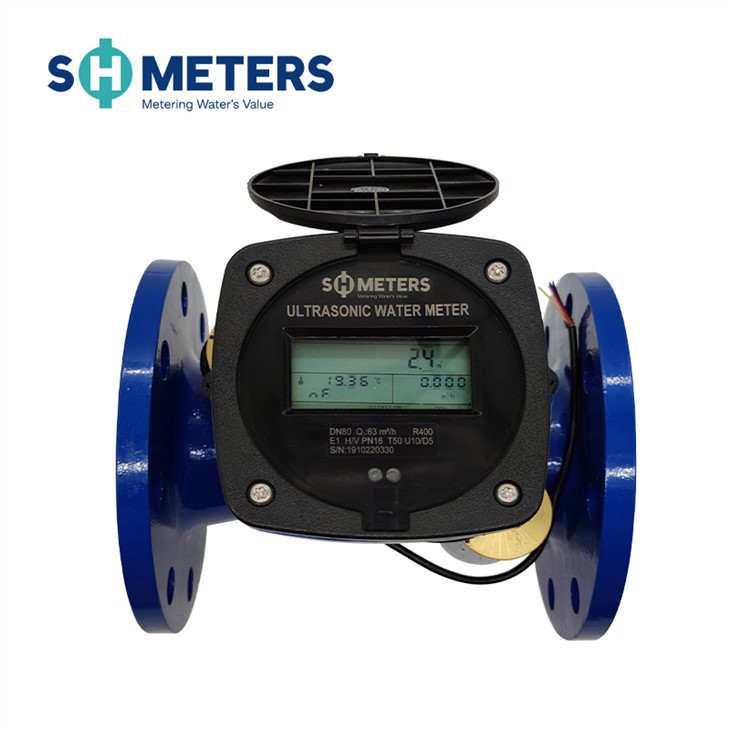

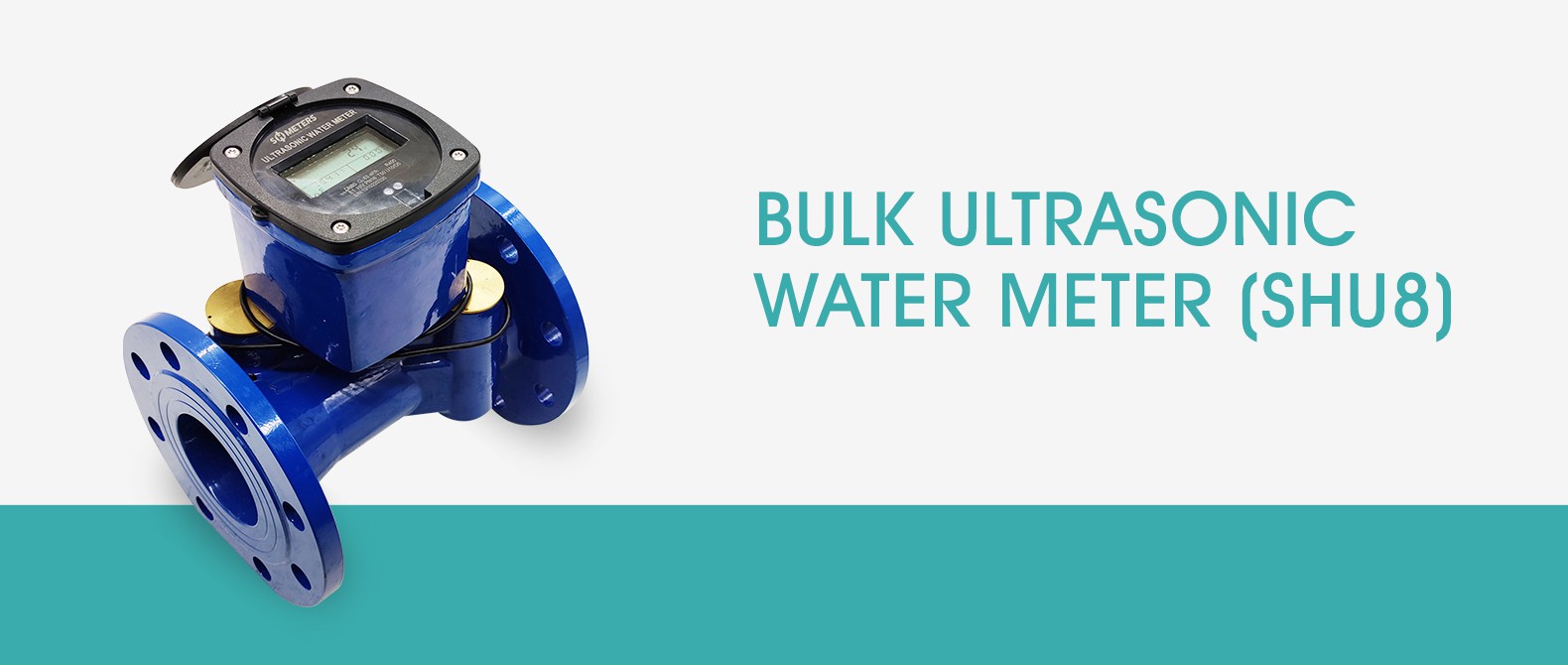

Descripción del Producto
Es un instrumento de medición que mide, registra y muestra de forma continua el volumen de agua que fluye a través del sensor mediante el uso del método de diferencia de tiempo ultrasónico. Lea atentamente este manual antes de usarlo para aprovecharlo al máximo y evitar pérdidas innecesarias.
Dibujo de dimensión del contorno
|
Diámetro nominal (mm) |
Longitud L |
Ancho W | Altura H | Conexión de brida | ||
| Diámetro de la brida | Diámetro del círculo de pernos | Tamaño del perno: M | ||||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Interfaz/Comunicación
El medidor de agua ultrasónico tendrá una de las muchas opciones de salida preseleccionadas al realizar el pedido. En esta sección se describirá cada salida:
- Salida Modbus/RS485
- Salida de pulso
- Salida inalámbrica
Salida Modbus/RS485
Salida de pulsos (alimentada por batería)
- Parámetros de salida de pulso:
- Salida de drenaje abierto
- Voltaje 3V-24V
- Pulso único de bajo nivel
- Duración del pulso: 5ms
Transmisión inalámbrica GPRS/NB-IOT
Recopilador de datos
|
Nombre de los datos |
Parámetro |
|
Potencia estática |
15 µA |
|
Consumo de energía |
60 mA a recepción |
|
Caja de control |
Plástico |
|
Método en línea |
Toque o conéctese automáticamente |
|
Intervalo de informe |
Con qué frecuencia enviar datos: Una vez cada tres días o una vez al día (Cuanto mayor sea la frecuencia de envío, menor será la duración de la batería) |
|
Enviando bit |
0.1m³ |
|
Fuente de alimentación |
3,6 V CC |
|
Capacidad de la batería |
8,5 Ah |
|
Interfaz de enlace ascendente |
GPRS/NB-IOT |
|
Interfaz de enlace descendente |
RS485 |
Unidad de transmisión de datos
|
Nombre de los datos |
Parámetro |
|
Potencia estática |
15 µA |
|
Consumo de energía |
60 mA a recepción |
|
Caja de control |
Plástico |
|
Método en línea |
Toque o conéctese automáticamente |
|
Intervalo de informe |
Con qué frecuencia enviar datos: Se puede configurar 1-144 h (predeterminado: una vez al día) Se puede conectar al dispositivo de recolección de presión. |
|
Enviando bit |
0.1m³ |
|
Fuente de alimentación |
3,6 V CC |
|
Capacidad de la batería |
18 Ah/36 Ah |
|
Interfaz de enlace ascendente |
GPRS/NB-IOT |
|
Interfaz de enlace descendente |
RS485 |
